Все концепции Industry 4.0 имеют одну общую черту: центральное место в этом играют данные и цифровая связь. Соответственно, компоненты машины и системы должны становиться все более и более коммуникативными. Это также относится к датчикам как важному компоненту в машинах и системах. Потому что концепции Industry 4.0 требуют бесперебойной связи от полевого уровня через уровень контроля, управления и оперативного управления до уровня компании.
Проблема: как правило, ПЛК обрабатывает данные подключенных датчиков, например, на производственном оборудовании, но обычно он не предназначен для передачи этих данных на уровень управления. Если вы хотите реализовать такую переадресацию, программа ПЛК должна быть изменена. Чтобы избежать этого, данные от датчиков, которые имеют интерфейс IO-Link, могут быть перенаправлены непосредственно в системы более высокого уровня. Для этого требуется инструмент, который может обрабатывать разные источники данных и работать со всеми распространенными протоколами. IFM предоставляет такой инструмент с каркасом linerecorder.
Программный шлюз обеспечивает двунаправленную связь
Система состоит из нескольких программных модулей, с помощью которых, согласно IFM, может быть реализована непрерывная связь. Порт подключения агента Linerecorder - это, например, программный шлюз, который должен обеспечивать двунаправленную связь между большим количеством различных интерфейсов. Это обеспечивает связь между системами SAP, с одной стороны, и данными устройства с полевого уровня, уровня контроля и управления, с другой.
Большая часть сенсорной информации, которая требуется для профилактического обслуживания или измерения энергопотребления, не требуется для задач управления в машине и поэтому недоступна в ПЛК. По этой причине IFM установила второй канал связи. IFM описывает этот прямой путь данных датчика, минуя уровень управления, как связь Y, поскольку данные поступают в ПЛК один раз, как в двух ветвях буквы Y, а с другой стороны, переходят непосредственно на уровень корпоративного управления.
Интегрированная система визуализации

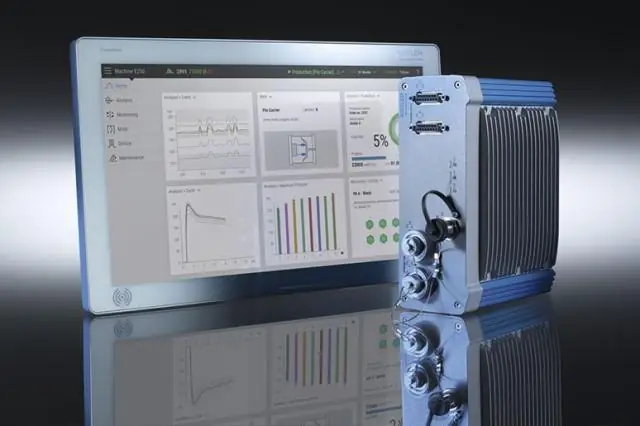

В рамках программного обеспечения Linerecorder Smartobserver также содержит систему визуализации, с помощью которой пользователь должен иметь возможность легко отслеживать состояние машин и систем, объясняет IFM. Визуализация SmartObservers может быть легко адаптирована в соответствии с требованиями пользователя.
Инфраструктура линейного регистратора делает возможным множество приложений, в которых данные датчиков играют роль: согласно IFM типичным примером является техническое обслуживание машин на основе условий. Датчики регистрируют вибрации, которые указывают на износ подшипника внутри машины; На основании данных датчика можно своевременно планировать замену подшипника. Можно избежать простоев машины из-за внезапного повреждения подшипника и ненужных работ по техническому обслуживанию.
Связь с системами более высокого уровня
Другой пример: мониторинг систем сжатого воздуха. Например, датчики, которые измеряют потребление сжатого воздуха, уже доступны во многих машинах для обеспечения работы. Данные этих датчиков могут быть использованы для обнаружения и исправления утечек сжатого воздуха. Тем не менее, это работает только в том случае, если данные датчика доступны в системе более высокого уровня, что легко возможно при обмене данными через Y-образный канал и каркас регистратора лайнера, согласно IFM. (JV)
