Измерение дымовых газов отопления: как это работает
Трубочисты и инженеры по отоплению регулярно проводят измерения выхлопных газов на отоплении. В то время как первые обязаны это делать с помощью 1-го БимШва, мастера используют измерения для проверки оптимальных настроек горелки.

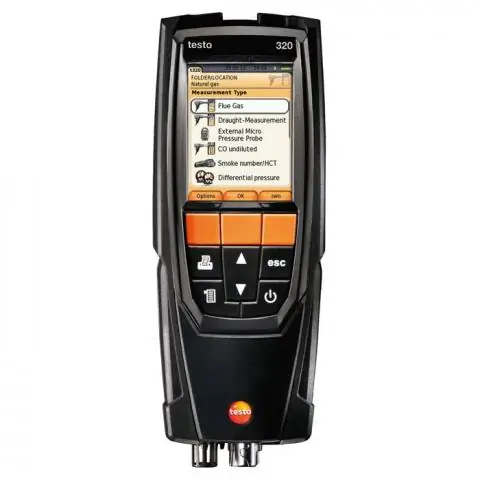

Для этого оба эксперта используют так называемое устройство измерения выхлопных газов. Это связано с датчиком отработавших газов и датчиком температуры. На первом этапе специалисты настраивают измерительное устройство в соответствии с используемым топливом. Вы вставляете зонд дымового газа в трубу дымохода и ищите поток активной зоны там. Затем прикрепите датчик температуры на высоте горелки. Как только это будет сделано, специалисты доведут котел до максимальной номинальной тепловой мощности. Это работает очень просто, нажав кнопку трубочиста на нагревателе. Если система работает на полной скорости, измерение отработавших газов может начаться. Теперь прибор для измерения отработавших газов регистрирует требуемые измеренные значения каждую секунду. Через 30 секунд он усредняет и отображает результаты. Наиболее важными являются:
- температура выхлопных газов
- температура приточного воздуха / воздуха для горения
- содержание углекислого газа
- содержание кислорода
- содержание окиси углерода
- потеря выхлопных газов
Потери выхлопных газов и их значение
Потеря выхлопных газов описывает, сколько тепловой энергии уходит через дымоход. Если оно слишком высокое, система не будет работать эффективно, а расходы на отопление будут выше, чем фактически необходимо. Если специалисты уменьшают потери выхлопных газов за счет оптимальной настройки горелки, они также должны следить за температурой выхлопных газов. Если оно слишком низкое, в трубе может конденсироваться влага. Если это не нечувствительно к влаге, рано или поздно это приведет к образованию сажи.
Кстати, потери отработавших газов можно определить по формуле Зигерта. Это возможно благодаря содержанию кислорода или диоксида углерода, а также по температуре выхлопных газов и приточного воздуха. Зависимые от топлива параметры также важны для расчета.
Интервалы: как часто требуется измерение выхлопных газов?
В то время как специалист по отоплению выполняет измерение как часть обслуживания обогрева, интервал между проверками дымохода зависит от используемого топлива и возраста обогрева. В соответствии с § 15 действующих в настоящее время правил для малых установок для сжигания (1. BImSchV) применяется следующее:
| Тип отопления | Возраст обогревателя | Интервал измерения выхлопных газов |
|---|---|---|
| Нефтегазовые обогреватели |
≤ 12 лет 12 лет |
каждые два года каждые три года |
|
Нагрев нефти и газа с самокалибрующимся непрерывным контролем процесса сгорания |
каждый возраст | каждые пять лет |
| Твердотопливный котел | каждый возраст | каждые два года |
Причины регулярного измерения значений выхлопных газов
Только если системы отопления работают надежно и эффективно, они могут извлечь все из использованного топлива. Они выделяют меньше загрязняющих веществ и тем самым улучшают окружающую среду. Обеспечение этого является целью Федерального постановления о контроле выбросов, который требует регулярных измерений количества выхлопных газов. Кроме того, измерение важно, чтобы проверить правильность работы горелки. Для этого установщики проводят проверку в рамках обслуживания отопления.
Кстати: инженеры-отопители тоже замеряют. Он не может заменить измерение дымовых газов, выполняемое трубочистом на котле, даже если оно дает те же результаты.
Пределы измерения выхлопных газов отопителя
Предельные значения для измерения выхлопных газов регулируются, среди прочего, в разделе 10 1-й БимЩв. Они зависят от типа нагрева и приводят к следующему.
| Тип отопления | параметр | предел |
|---|---|---|
|
Подогрев масла испарительной горелкой |
Количество сажи Производные масла в выхлопных газах Угарный газ потери выхлопных газов |
2 нет 1300 мг / кВтч аналогично газовому отоплению |
|
Подогрев масла с распылительной горелкой |
Количество сажи Производные масла в выхлопных газах Угарный газ потери выхлопных газов |
1 нет 1300 мг / кВтч аналогично газовому отоплению |
| Газовое отопление | Выхлопные потери |
≥ 4 и ≤ 25 кВт: 11% 25 и ≤ 50 кВт: 10% 50: 9% |
Для твердотопливных котлов применяются дополнительные требования к измерению дымовых газов. Они относятся к содержанию пыли и СО в выхлопных газах. Конкретные предельные значения зависят от мощности, возраста и типа котла и определены в § 5 1-й БимШв.
Измерение дымовых газов от системы отопления: обзор затрат
Цены на измерения обычно варьируются от 40 до 50 евро. Они зависят от типа отопления и могут быть предметом переговоров. Причина: измерение выхлопных газов не является суверенной задачей. Работа по дому может быть выполнена с помощью бесплатных трубочистов. Чтобы сэкономить, стоит сравнить несколько предложений. Мы собрали обычные цены в статье затрат на трубочист.
