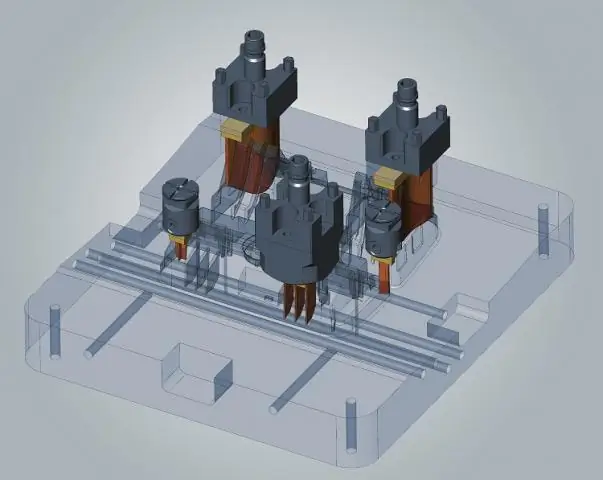

Новым в версии 2017.2 Hyper-CAD-S является модуль для быстрого конструирования погружных электродов. Используя автоматизированный процесс, электроды могут быть получены из поверхности, которая должна быть разрушена в геометрии компонента без специальных знаний.
Картинная галерея
- Области, которые должны быть размыты из геометрии компонента, являются отправной точкой. Программист ЧПУ выбирает их, и программное обеспечение САПР автоматически расширяет поверхности электродов при необходимости и извлекает заготовку и держатель. Модуль работает с твердотельными и поверхностными моделями, а геометрия может быть выбрана с использованием поверхностей и контуров. Прорывы в геометрии закрываются автоматически, и Hyper-CAD-S также берет на себя расчет минимального расстояния между ребрами, выступа заготовки и C-угла. Все технологические данные, такие как низкий размер, размер заготовки, позиция и цветовые области, автоматически передаются в Hyper-Mill.
- Электроды, построенные в Hyper-CAD-S, обрабатываются непосредственно в системе CAM. Пользователь просто выбирает соответствующий электрод и начинает программирование. Для этого доступно отдельное диалоговое окно, в котором фрезерование электрода задается всего несколькими щелчками мыши. Затем Hyper-Mill® автоматически создает список заданий со всеми соответствующими параметрами
(Mz)
