Все знают это: воплощенные длины с градуировкой, такие как измерительные ленты, складные линейки («линейки»), рабочие измерительные линейки (стальные или стеклянные линейки, резцы) вездесущи. В промышленности, торговле и коммерции они используются для измерения длины или для определения площади или объема и поэтому часто являются основой для выставления счетов за услуги или экономические товары. Измерения длины, используемые для этого, так как они используются в законодательно регулируемой области, должны пройти процедуру оценки соответствия в соответствии с Директивой 2004/22 / EC (MID).
Задача рабочей группы 5.45 с одноименным названием в отделе производственной метрологии в Physikalisch-Technische Bundesanstalt (PTB) отвечает за проведение этих испытаний и оценок «соответствия устройств измерения длины» на основе моделей, производственных образцов и чертежей.
Хранитель уставной системы СИ единиц
PTB - это национальный метрологический институт в Германии. Помимо определения фундаментальных и естественных констант, задачи федерального органа с его девятью техническими и научными департаментами также состоят в том, чтобы представлять, сохранять и передавать юридические единицы международной системы СИ (французский: Systéme international d'unités) и технологии безопасности. Кроме того, PTB предлагает такие услуги, как Немецкая служба калибровки (DKD) и измерительные технологии для области, регулируемой законом, промышленности и передачи технологий.
Для получения сертификата типа испытаний измерительных лент, жестких или полужестких линейных размеров и складных линейок, а также бесконтактных систем измерения длины рабочая группа 5.45 также в течение некоторого времени использовала 50-метровый интерференционный компаратор в полностью кондиционированной среде, а также тестер рулеток (BMG) от Feinmess Suhl с измерительной длиной 10 м и автоматический. Обработка изображений (BV) доступны. В случае воплощенных длин с разделением линий, линии соответствующего тестового объекта сравниваются со стандартом на обоих устройствах. «С помощью компаратора помех можно измерять измерительные ленты с точностью до нескольких микрон. Однако эти измерения очень сложны, и устройство требует значительного обслуживания », - объясняет Инго Лозе, руководитель рабочей группы.
Проверьте измерительные ленты, а также ссылку и рабочие стандарты с высокой точностью
По этой причине его команда использует тестер рулетки BMG10000 BV вместо случайных тестов контроля производства на стандартных измерительных лентах, а также на стандартных и рабочих весах. Предел погрешности BMG или точность значительно ниже 50 мкм (на длине 10 м) и, следовательно, более чем достаточно для этого типа устройства для измерения длины. Кроме того, тесты с новым тестером рулетки очень просты благодаря полностью автоматическому режиму тестирования, и рабочая нагрузка значительно меньше, чем при тестах с компаратором помех.
Мера и тест
Что такое измерительная техника? Определение, основы и примеры
Погрешность измерения и затраты времени уменьшены
В начале 2017 года Feinmess Suhl разработала полностью автоматический тестер рулеток BMG10000 BV длиной десять метров, который стал последовательным развитием более короткого BMG5000 BV.
PTB инициировал это. Поскольку последнее изменение IATF 16949 в отношении оценки измерительных систем и способа регистрации калибровки и проверки испытательного оборудования, калибровка рулеток стала более важной. Инго Лозе и его команда уже знали меньшую калибровочную станцию BMG5000 BV. Тем не менее, они хотели больше длины. Поскольку чем длиннее тестер рулетки, тем реже он должен быть реализован и перестроен при тестировании длинных измерительных лент. Более длинная рулетка не только значительно уменьшает погрешность измерения, но также и необходимое время.
Полностью автоматическая калибровка и тестирование исключают ошибки чтения

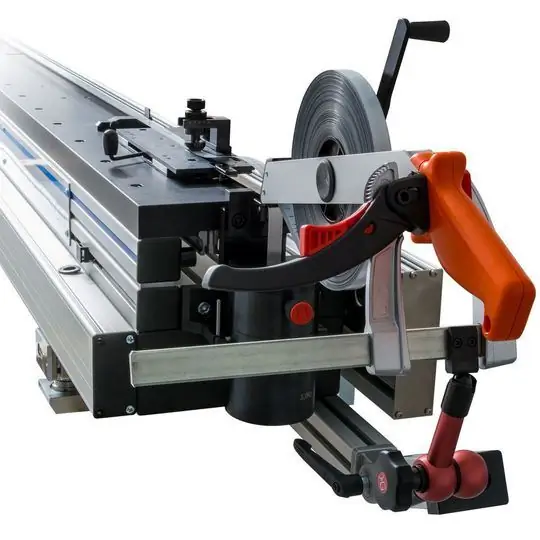

BMG10000 BV позволяет выполнять полностью автоматическую калибровку и тестирование складных линейок и рулеток любой длины и формы, а также круговых лент и стальных или стеклянных весов со шкалами, которые могут быть считаны камерой. ПЗС-камера высокого разрешения автоматически определяет градуировку на тестовом образце, которая сравнивается с целевым значением и записывается в программное обеспечение. Ошибки ручного чтения исключаются таким образом. Если необходимо переместить измерительные ленты в течение более длительного периода времени, программное обеспечение автоматически находит точку захвата и продолжает тестирование оттуда. Кроме того, результаты измерений визуализируются и передаются в программное обеспечение для измерения и оценки через встроенный интерфейс. Хранимые тестовые алгоритмы упрощают процедуру тестирования и оценки.
В связи с растущей оцифровкой и сетевым взаимодействием машин и систем возникает вопрос о том, актуальны ли классические технологии в эпоху Индустрии 4.0 и где доступны новые концепции машин. Встреча пользователей машиностроения предлагает ответы и решения для выбора наиболее подходящих методов и компонентов.
Дополнительная информация: встреча пользователей машиностроения
Для использования BMG10000 в Брауншвейге Feinmess Suhl модифицировала программное обеспечение в соответствии с профилем требований PTB. Например, было проведено измерение ширины линии, чтобы иметь возможность проводить испытания в соответствии с международными стандартами.
Решающим фактором в построении BMG было небольшое расстояние между тестируемым объектом и измерительной системой. Это минимизирует погрешность Abbe и гарантирует высочайшую точность измерений. Чтобы обеспечить точность всей системы и прослеживаемость к национальным стандартам, PTB выполняет калибровку BMG два раза в год с помощью внутреннего интерферометра. Значение, определенное в процессе, должно находиться в пределах баланса неопределенности измерения устройства и должно учитываться позже при каждом испытании с BMG.
Длина была логистической проблемой
Однако внедрение тестера с десятиметровой рулеткой поставило перед Feinmess Suhl различные, особенно логистические проблемы. По транспортным причинам BMG10000 состоит как минимум из двух основных частей, каждая длиной около 5200 мм. Поскольку испытательная лаборатория PTB для оборудования для измерения длины размещается в подвальном помещении с ограниченным доступом, эти две отдельные части необходимо было опустить в вертикальный осветительный вал с помощью крана, а затем транспортировать через несколько углов до конечного пункта назначения. «Установка системы в здании и последующая установка измерительной системы, термостабилизированной измерительной линейки, изготовленной из стали Инвар, в собранном двухсекционном основном корпусе не была полностью без него. Абсолютная чувствительность и точность требовались здесь,чтобы функция устройства была полностью доступна », - объясняет Нильс Блондин, управляющий директор Feinmess Suhl.
Усилия стоили того: благодаря новой BMG, команда из Ingo Lohse смогла значительно сократить время испытаний для воплощенных длин с линиями. «В настоящее время на рынке нет сопоставимых тестовых систем. Физическая идея не нова, но реализация очень умная », - подтверждает Инго Лозе.
