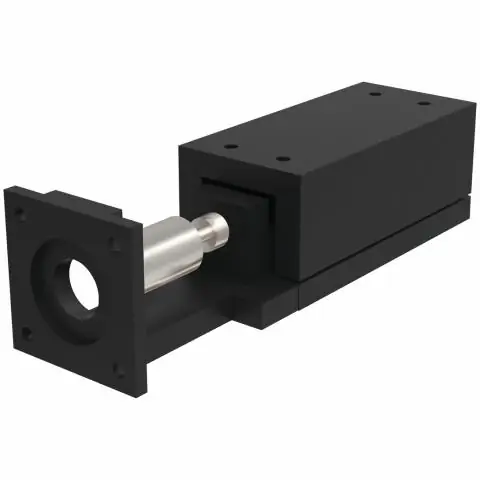

Столы линейного позиционирования Aerotech серии ATX имеют расстояние перемещения до 250 мм и скрещенные роликовые подшипники с противоскользящим движением. Опционально доступен центрально установленный линейный датчик для прямой обратной связи по положению. Благодаря разнообразным функциям и возможностям расширения, линейные таблицы позиционирования, согласно компании, могут быть интегрированы в более крупные машины, а также использоваться в качестве независимых компонентов. Специальные конструкции для вакуумных и чистых помещений также доступны. Благодаря системе температурной компенсации Thermocomp линейный каскад всегда работает оптимально даже при колебаниях температуры окружающей среды.
Высокая точность
Благодаря перекрестному роликовому подшипнику с блокировкой ползучести и шариковому винту с точной шлифовкой столы с линейным позиционированием обеспечивают высокую точность контура с минимальными угловыми погрешностями. В отличие от других таблиц позиционирования, принцип действия которых основан на обычной направляющей шарикоподшипника, траектория перемещения до 250 мм обеспечивает минимальный размер шага приращения, а также высокую точность позиционирования и повторения. Это делает серию ATX особенно интересной для высокоточной обработки. Примеры включают вертикальное расположение датчиков и камер, настройку оптических элементов, измерение систем наведения луча и манипуляторов.
Параметры линейного энкодера
Линейные столы оснащены встроенным центральным линейным энкодером. Это приводит к прямой обратной связи положения каретки, и обычные причины неточности, такие как гистерезис или люфт, должны быть почти невозможны - проблема, которая часто может наблюдаться с приводами с шариковым винтом. По словам производителя, встроенный линейный энкодер с прямой обратной связью по положению быстро окупается, особенно в тех случаях, когда требуется точное позиционирование. Кодер доступен с абсолютными или инкрементальными выходными сигналами (аналоговый синусоидальный сигнал 1 Vpp и цифровой прямоугольный сигнал TTL).
Линейная технология
Последние разработки в области линейных и соединительных технологий
Гибкость в исполнении и интеграции
Благодаря широкому диапазону стандартных функций и многочисленным опциям расширения, линейные таблицы позиционирования могут быть интегрированы в более крупные машины или использоваться в качестве независимых компонентов. Кроме того, они должны подходить как для метрических, так и для имперских сборок. Благодаря переходной плите на направляющей клиент может устанавливать дополнительные позиционные столы или инструменты по мере необходимости. Линейные столы доступны с шаговыми двигателями, бесщеточными и бесщелевыми серводвигателями и со стояночным тормозом или без него. При необходимости линейные столы могут быть оснащены прямоугольной коробкой передач, которая, по мнению компании, может уменьшить общую длину позиционирующего стола. Это должно иметь особое преимущество в вертикальных приложениях,где доступно только ограниченное количество места. Специальные конструкции для вакуумных и чистых помещений также могут быть настроены.
Компенсация тепловых ошибок с Thermocomp
По данным компании, одной из наиболее распространенных причин ошибок в точных станках являются колебания температуры и другие тепловые воздействия. Говорят, что в особенности приводы шпинделя особенно чувствительны. Поэтому все линейные столы серии ATX могут быть оснащены функцией Thermocomp от Aerotech, если это необходимо. Эта система температурной компенсации предназначена для обеспечения точного и надежного позиционирования, если производительность линейного стола может ухудшиться из-за различных тепловых воздействий. По словам производителя, система компенсирует как температурные колебания в окружающей среде, так и внутреннее выделение тепла внутри машины. Поэтому даже в сложных промышленных условиях линейные столы должны обеспечивать надежное и точное позиционирование.
