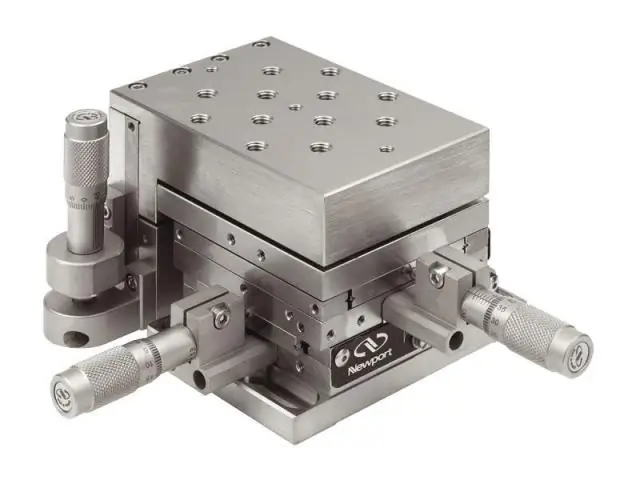

Таким образом, линейные таблицы соответствуют важным требованиям для размещения, например, образцов, оптики или механических компонентов в микроскопии, в полупроводниковой промышленности, в лазерных структурах или в вакуумных приложениях. Регуляторы шириной 65 мм и высотой всего 20 мм работают с диапазоном перемещения 13, 26 или 52 мм. Длина варьируется в зависимости от диапазона перемещения и составляет 80 мм, 110 мм или 160 мм.
Компактный и точный с нанометром
PI использует собственный оптический линейный энкодер в качестве системы измерения положения для контроля положения, который основан на интегрированном интерферометре Маха-Цендера. Этот принцип измерения обеспечивает разрешение 0,5 нм и наименьший размер шага 2 нм.
Пьезоэлектрический привод самоблокирующийся; Если заданная позиция достигнута или система выключена, блок позиционирования остается стабильным при обесточивании и не выделяет тепла. Удерживающая сила позиционирующего стола - 10 Н, максимальная скорость - 10 мм / с. Высокая точность направления достигается за счет скрещенных роликовых подшипников с положительным направлением.
Сетевой контроллер и программное обеспечение
С компактным контроллером E-861 линейные столы могут управляться легко и точно. Он поддерживает типы движения пьезоэлемента и приспособлен к требованиям механики. Благодаря возможности подключения до 16 контроллеров могут управляться одновременно через компьютерный интерфейс.
Все параметры могут быть установлены и проверены программным обеспечением. Ввод в эксплуатацию и настройка системы выполняются с помощью программы PI Mikro Move, входящей в комплект поставки, подключение к программному обеспечению клиента возможно с использованием драйверов и DLL-библиотек Labview. (JV)
