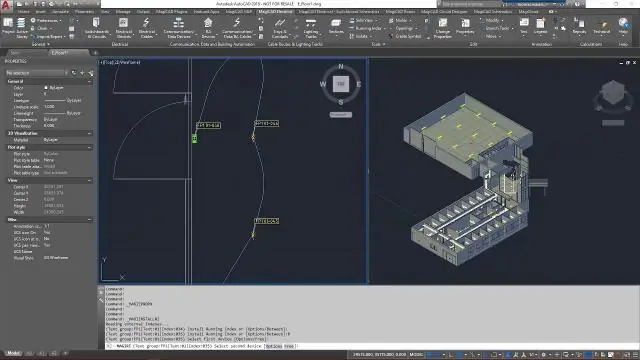

Программное обеспечение САПР Magi-CAD 2019 для Revit содержит собственный инструмент обнаружения столкновений, с помощью которого пользователи могут определять столкновения с компонентами или с помещениями для технического обслуживания во всем проекте Revit в режиме реального времени или при необходимости. При планировании систем вентиляции новая версия предлагает возможность подключения воздуховодов к сети с помощью прямоугольных воздуховодов. Кроме того, длина сегмента конечного канала в списках деталей теперь может быть автоматически изменена на ближайшую стандартную длину (длину фитинга) и добавлен свободный фланец.
Кроме того, новый Magi-CAD для Revit поддерживает дополнительные стандарты для расчетов питьевой воды и позволяет подключать спринклеры к сети с помощью гибких труб.
При электрическом проектировании суммарные нагрузки по току для распределительных щитов суммируются, а длины кабелей рассчитываются с использованием модели Revit. Magi-CAD автоматизирует множество сложных и трудоемких задач в контексте технического строительного оборудования. Это экономит драгоценное время на этапе проектирования и сокращает время выполнения проекта в среднем более чем на 30 процентов.
Magi-CAD 2019 для Revit - новые функции:
- Поддержка Autodesk Revit 2017-2019
- Обнаружение столкновений Magi-CAD - новый инструмент для обнаружения конфликтов во всем проекте Revit
- Сводка электрических нагрузок между помещениями и распределителями
- Расчет длины кабеля на основе модели
- Обновите данные пакета кабелей более эффективно
- Оптимизированный пользовательский интерфейс для экспорта и импорта DIALux
- Создание настроенных кабельных каналов в наборе данных
- Поддержка других стандартов в расчете и определении размеров сетей питьевой воды
- Сетевое соединение выходов воздуха через прямоугольные каналы
- Установка и использование специальных вентиляционных распределителей
- Расчет правильной длины конечного сегмента канала в списках деталей (длина прохода)
- Выбор общих параметров для символов схемы в наборе данных
- Планирование и расчет спринклерных систем с использованием гибких труб
- Пользовательские классы опасности для спринклерных систем
- Определение прорывов в изогнутых стенах
- Центральное управление всеми проектными данными в экспорте IFC
