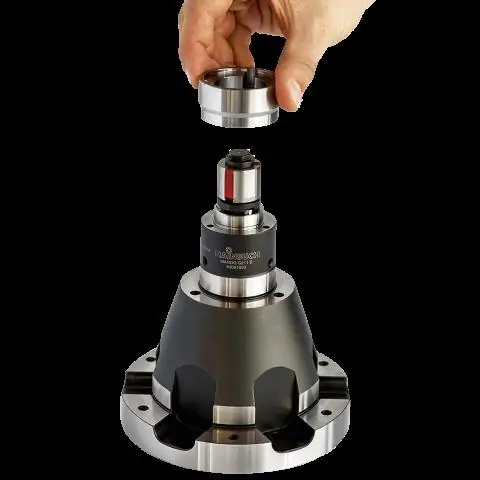

С жесткой и тонкой оправкой G211 Hainbuch расширяет свою серию Mando, специализируясь на зубчатых передачах. Он имеет оптимизированный контур выхода инструмента и подходит, например, для фрезерования. Но также может быть использован для зубчатой передачи или шлифовки зубчатой передачи. Для зажима используются вулканизированные стандартные сегментные зажимные втулки оправки Mando T211. Три различных уровня упора, размещенных близко к заготовке, должны обеспечить быструю и нетрадиционную адаптацию заглушки.
Дополнительный интерфейс быстрой смены
Время установки от одного размера оправки - при запуске на рынок с 5 зажимными диаметрами от 20 до 100 мм - до другого также можно выполнить за несколько секунд с помощью дополнительного быстросменного интерфейса. Таким образом, зажимное устройство должно быть способно оптимально адаптироваться к заготовке, не тратя много времени. Чтобы гарантировать надежность процесса и сокращение технического обслуживания, Hainbuch оснастила оправку встроенным промывочным каналом и уплотнением, оптимизированным для передачи. Оправка будет доступна со склада.
Обзор деталей:
- Преимущества известного Mando T211, оптимизированного под особые пожелания зуборезного станка
- жесткая, тонкая оправка с отверстием для инструмента, подходит для обработки зубьев при фрезеровании, а также для придания формы или шлифования зубчатых колес
- Стабилизация заготовки осевым натяжением до упора заготовки
- три разных уровня остановки заготовки и встроенный канал промывки
- Большая площадь перекрытия и гашение вибрации через вулканизированные втулки стандартных сегментов
- Привод в действие с помощью натяжного устройства со стороны машины, вручную через док-станцию MS или гидравлически через док-станцию hs
- Быстросменный интерфейс может быть расширен, чтобы обеспечить повторяемое короткое время настройки для небольших партий
