Будь то электротехника, медицина, авиакосмическая промышленность, часовая промышленность или робототехника и машиностроение - многие изделия становятся все меньше и меньше, но при этом они разработаны, чтобы быть умнее, удобнее и мощнее. Поэтому тема космоса имеет решающее значение. Потому что пространство ограничено не только на запястье, кармане, самолете или теле человека, но и в производственных залах компаний. 3D-печать может помочь с проблемами миниатюризации.
Из этого требования вытекает спрос на производительность в ограниченном пространстве, что переводит цикл миниатюризации на весь уровень создания стоимости. Технология станков и инструментов в этом наименьшем секторе требует, чтобы все больше и больше функций выполнялось в наименьшем пространстве в области зажимных технологий.
Картинная галерея
Руководство по смазке от 3D-принтера
Концентричность патрона для толщины стружки, которая находится в диапазоне нескольких тысячных миллиметра, должна быть почти нулевой. Это единственный способ добиться хороших поверхностей при максимальной скорости и длительном сроке службы инструмента. Кроме того, надежные процессы должны обеспечивать исключение любого загрязнения микрочастицами. Другой темой в области обработки в самом маленьком секторе является поставка охлаждающей смазки. Слишком большое количество средних означает тщательную очистку нижестоящих компонентов, слишком слабое или полное отсутствие охлаждения, в свою очередь, приводит к потере качества и производительности.
Простота в обращении, несмотря на небольшой размер
Если обработка тогда также должна быть простой, обычное производство достигает своих пределов. «Чем меньше инструмент и патрон, тем проще его использовать. С каждым сокращением работа с внешними периферийными устройствами становится все более обременительной и сложной », - объясняет Йохен Шмидт, менеджер по зажимным технологиям в Mapal. С технологией усадки или цанги, инструменты должны быть готовы к использованию. В случае многокомпонентных конструкций отдельные отклонения компонентов составляют значительную цепочку ошибок.
Держатель для инструментов 3 мм с селективным лазерным расплавлением

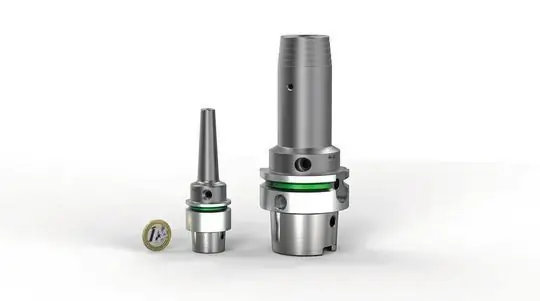

«Мы используем аддитивное производство посредством селективного лазерного плавления», - говорит Шмидт. И всегда, когда аддитивно изготовленные продукты могут предложить четкую добавленную стоимость. С помощью этого производственного процесса Mapal производит патроны в миниатюрном формате с держателем HSK-E25, например, для прямого зажима инструмента диаметром 3 мм.
Для обеспечения наилучшей концентричности системы зажимных камер встроены в патрон, который опирается на хвостовик инструмента. Так что микро-грязь смещается, они снабжены грязевыми канавками. Требуемое качество балансировки обеспечивается с помощью внутренних геометрий балансировки, включая опорные конструкции, которые также обеспечивают оптимизацию с точки зрения веса и прочности. «В целом, благодаря небольшому формату наших патронов мы добиваемся более равномерного и дружественного для шпинделя ускорения и торможения системы инструментов, состоящей из патрона и инструмента», - говорит Йохен Шмидт.
Охлаждающая смазка специально попадает в точку действия
Только благодаря аддитивному производству Mapal удалось оснастить патроны для самого маленького сектора децентрализованными выходами охлаждающей жидкости. Используя такие параметры, как давление охлаждающей жидкости, установочный размер и скорость, эти выпускные отверстия спроектированы таким образом, что они подают охлаждающую смазку специально к месту действия. В лучшем случае достигается замер смазки, который делает последующую очистку компонентов излишней.
Вертикальный шкаф
Новые возможности в области дозирования инструмента
«Для реализации наших патронов не требуется ни обучения, ни высоких затрат на настройку, ни дорогих периферийных устройств», - обещает Шмидт. Потому что: Гидравлические патроны приводятся в действие простым винтом.
Технология гидравлического растяжения тазобедренных суставов
Мини-гидравлические патроны также предлагают новые возможности для зажима заготовки. Например, при натяжении тазобедренного сустава. «Здесь мы используем технологию зажима гидравлического расширения. Шарики натягиваются очень точно и мягко одновременно благодаря специальной форме зажимных камер внутри патрона и особой внешней геометрии », - объясняет Шмидт. В частности, в медицинской технике такие вопросы, как воспроизводимая точность, очень важны.
