На выставке Innotrans 2016 в Берлине Multi-Contact (MC) представляет выбор разъемов и индивидуальные решения для подключения. К ним относятся системы, специально разработанные для железнодорожной промышленности, такие как модульный разъем питания, MPC. Говорят, что благодаря своей компактной и в равной степени модульной структуре MPC подходит для многих железнодорожных применений. Это включает в себя соединения для автомобильных переездов, внешние соединения различных подсистем или соединения тяговых двигателей тележки. Разъем с номинальными значениями макс. 3600 В и до 700 А доступны с высокой степенью защиты IP69 и с экранированием и соответствуют стандарту противопожарной защиты EN 45545-2.
Картинная галерея
Модуль 10 Гбит Combitac соответствует железнодорожному стандарту EN 45545-1
Согласно Multi-Contact, разъем CT-HE из семейства Combitac - это универсальный универсальный адаптер. Имея силовые и дополнительные сигнальные контакты, он должен подходить как для аккумуляторных модулей с технологией плагинов с более чем 100 000 циклов сопряжения, так и для интеграции в системы контроля аккумуляторов. Другой областью применения является подключение тягового двигателя, где компактные силовые модули могут быть установлены в разных корпусах.
Система Combitac позволяет объединить модули с сигнальными, шинными, оптоволоконными, оптоволоконными, коаксиальными и силовыми контактами до 300 А или 5 кВ, а также термопарами и муфтами для сжатого воздуха в компактном разъеме. Это разнообразие предназначено для того, чтобы сделать Combitac идеальным для тестовых приложений, например, для бортовых или пассажирских информационных систем. Новый модуль Combitac 10 Гбит для связи по Ethernet также соответствует требованиям CAT6A и железнодорожному стандарту EN 45545-1. Как и все мультиконтактные разъемы, Combitac также собирается или поставляется из одного источника как полностью протестированный модуль.
Соединители
Новые модули для системы соединителей Combi-Tac
Вилочные разъемы и плоские контакты для сильноточных и шинных применений
Multi-Contact также покажет вилочные вилки и плоские контакты для сильноточных и сборных шин. Например, в сотрудничестве с производителем тяговых преобразователей было создано решение для печатных плат. Специальный вилочный разъем, разработанный заказчиком, имеет небольшой вес, экономит место в преобразователе и может использоваться при температуре от -55 ° C до 125 ° C. Узлы, оснащенные вилочным соединителем, должны быть быстро и надежно заменены без использования специальных инструментов. Контакты устойчивы к вибрации и, по словам производителя, отвечают высоким требованиям железнодорожной отрасли.
Надежные системы заземления, такие как петля заземления EGH, петля шкафа управления со встроенным заземлением или специальные решения для заземления рельсовых транспортных средств, имеют большое значение в железнодорожной технике.
Технология подключения
Хорошо сочетается: увеличение цикла сопряжения с помощью соединительного элемента

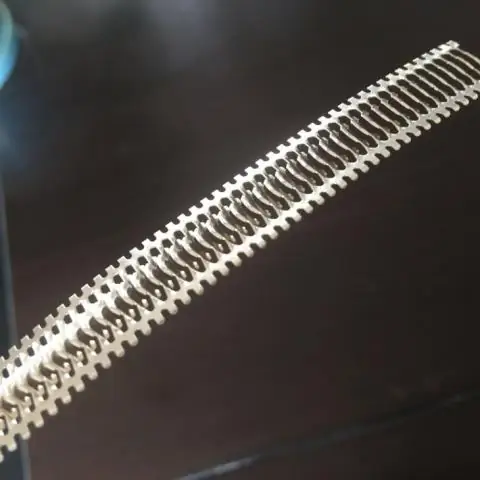

Все решения для подключения основаны на технологии multilam
Все представленные решения для соединения основаны на технологии multilam. Он обещает низкое контактное сопротивление с минимальной потерей мощности и низким нагревом, устойчивым к вибрации даже после сотен тысяч циклов соединения. (Ш)
