Допуски на посадку для держателей инструмента велики. При диаметре зажима 20 мм максимальный люфт составляет, например, уже 22 мкм. Это приводит к высокой ошибке концентричности, что, в свою очередь, приводит к дисбалансу и одностороннему износу инструментов. С другой стороны, новый плоский патрон от Mapal впечатляет сильным натяжением, легкостью в обращении и значительно улучшенной концентричностью. Монтажное отверстие выполнено в диапазоне однозначных микрометров и поэтому намного точнее, чем ранее. Это уменьшает радиальный зазор зажимаемого инструмента и значительно улучшает концентричность. Большой допуск на боковой поверхности зажима также компенсируется. Для этого MAPAL опирается на запатентованный пружинный элемент в держателе, который обеспечивает определенную посадку формы между инструментом и держателем. Осевые параллельные каналы охлаждения в области зажима также обеспечивают улучшенную подачу охлаждающей жидкости.

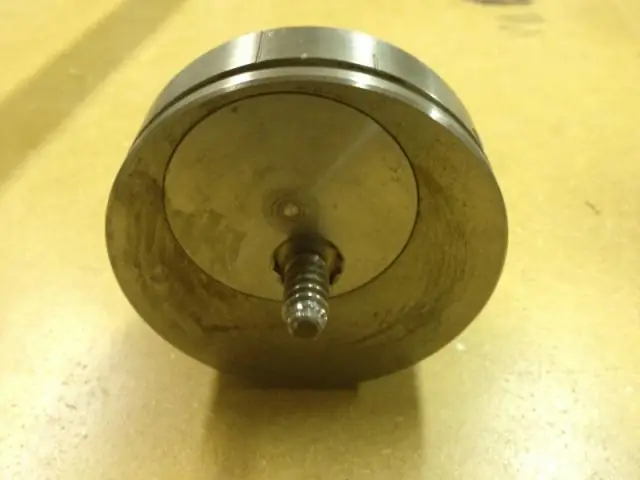

Зажимной цилиндр
Гидравлический цилиндр с зажимным устройством
Двухэлементный зажимной элемент используется, чтобы значительно упростить обработку. Это снижает момент затяжки при сохранении силы зажима, и инструмент можно надежно зажать рукой без динамометрического ключа. Новые плоские патроны для цилиндрических хвостовиков с зажимной поверхностью HB доступны с зажимными диаметрами от 12 до 32 мм для HSK-A100 и HSK-A63. (Ш)
