Стандартизированные гигиенические решения шкафов управления от Bürkert учитывают требования пищевой промышленности и производства напитков. Используя подходящие материалы, которые могут противостоять суровым условиям и высоким стандартам гигиенической среды, эти системы могут быть установлены в непосредственной близости от приводов и датчиков. Это может сэкономить много метров линий питания и усилий по установке. Системные решения для пневматики основаны на пневмоостровах Bürkert типов 8640 и 8644 AirLINE Quick, которые установлены в корпусах гигиенического дизайна. Bürkert использует корпус шкафа управления в трех вариантах ширины, каждая из которых имеет одинаковую высоту и глубину, в зависимости от пространства, необходимого для необходимых компонентов. Это ограничение дает преимущество недорогой стандартизации и краткосрочной доступности,но благодаря согласованным модульным концепциям от Bürkert он все еще предлагает достаточную гибкость для индивидуальных решений.
Стандартизирован и гигиеничен
Тем не менее, получаемые в результате преимущества для пользователя еще более важны: усилия по автоматизации процессов сводятся к минимуму, технология координируется и разрабатывается компанией Bürkert с целью обеспечения максимальной надежности процесса и доступности системы. Система готова к подключению, протестирована и поставлена со всеми необходимыми сертификатами и разрешениями.
Варианты конфигурации могут быть выбраны в зависимости от требований:
- Размеры шкафа шкафа
- Три разных внешних размера
- Дополнительный блок обслуживания с или без фильтра
- Гибкая сборка пневмоострова внутри шкафа управления
- Гибкая связь (Profibus, Ethernet и др.)
- Дополнительный дополнительный источник питания
Интеллектуальная пневматика
Интеллектуальная автоматизация может сэкономить деньги за счет сокращения потребления и операционных потерь. Чем длиннее шланги и кабельные секции становятся пневматическими, тем дороже и подвержены ошибкам. Длина линии оказывает конкретное влияние на потерю пропускной способности на транспортных маршрутах и более высокие объемы воздуха в системе линий. Одним из решений является интеграция пневматических элементов управления, насколько это возможно, и их децентрализация. Bürkert предлагает варианты и смешанные концепции автоматизации для адаптации установки к потребностям.
Автоматизация на месте

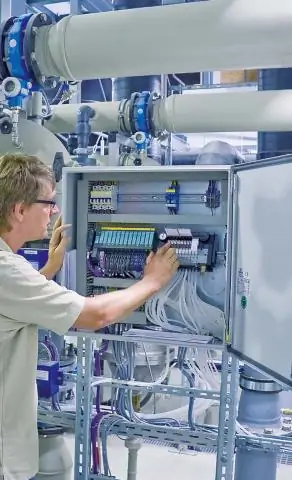

Система автоматизации типа 8614 в шкафу управления на месте IP65 сочетает в себе преимущества центральной и децентрализованной автоматизации. Модульные пневмоостровы Air-Line-Quick типа 8640 или 8644, используемые в шкафу управления, являются компактными и могут осуществлять пневматическое управление технологическими клапанами, а также обратную связь системы. Когда системы автоматизации комплектуются системой ввода / вывода, можно измерять, проверять и контролировать технологические циклы, включая пропускную способность, температуру и уровень. Пилотные клапаны могут быть заменены, что возможно при дополнительном отключении P во время работы. Функции безопасности процесса, такие как обратные клапаны в канале R + S, предотвращают подъем соседних клапанов. Таким образом, неопределенные состояния переключения или смешанная среда должны быть исключены, насколько это возможно. Конструкция с различными пневматическими модулями позволяет реализовать до 24 функций 3/2-ходового клапана на одном пневмоострове. Технология электрического соединения может быть реализована через интерфейсы полевой шины, коллективные соединения или многоконтактные интерфейсы.
Клапанная линза
Bürkert и Siemens объединяют свои ноу-хау
Гигиеническая автоматизация процессов
При использовании переходной пластины Air-Line Quick из нержавеющей стали пневмоостров монтируется на полу шкафа управления или на стенке шкафа управления. Bürkert использует химически стойкие уплотнительные материалы. Клеммы клапана Air-Line-Quick предварительно смонтированы, как и все остальные компоненты в шкафу управления. Установка происходит в непосредственной близости от клапанов в технологической среде. Корпус с уклоном крыши 30 °, внутренними петлями, силиконовым уплотнением без зазоров и гигиеническими фиксирующими вставками содержит оборудование, которое легко чистить. Корпуса гигиенического дизайна с классом защиты IP 65 доступны в трех вариантах ширины.
Аварийное отключение
Клеммы клапанов типа 8640 и 8644 доступны с защитным отключением (тип 6524 и 6525). С помощью литого кабеля поврежденный клапан должен иметь возможность отключаться электрически через беспотенциальный контакт, хотя они управляются через клемму клапана. Все остальные процессы продолжаются без потери времени или продукта. С помощью этих клапанов процессы до уровня производительности C могут быть безопасно отключены в соответствии с машинной директивой EN ISO 13849. Уровень производительности D также может быть достигнут путем интеграции блока резервирования (тип MKRS). (Ш)
