Поскольку современные машины и системы все чаще поступают из сегментов и модулей, используется все больше и больше интерфейсов. Для проектировщика системы будет большим преимуществом, если вся информация и данные, необходимые для этих интерфейсов, доступны в онлайн-конфигураторе - как и в случае разъемов от Phoenix Contact. Затем требуемую информацию можно загрузить в виде трехмерных данных и легко интегрировать в план строительства машины или системы. Планировщик получает список деталей с выбранными компонентами с уникальным во всем мире ссылочным номером, чтобы он мог получить доступ к данным компонентов в любое время и в любом месте. Уже здесь он может обратить внимание на интеллектуальную технологию соединения, чтобы потом было легко установить соединение.
Картинная галерея
Push-In для сверхмощных разъемов
Push-in соединение используется для клеммных блоков в течение многих лет, теперь оно также упрощает работу с прочными разъемами. Принцип действия такой же, как и для клеммных блоков, но при использовании непосредственно в машине и системе есть некоторые особенности. Для многих соединительных модулей, таких как контактные вставки B24 серии Heavycon от Phoenix Contact, доступное пространство ограничено из-за компактности. Кроме того, всегда должна быть обеспечена совместимость штекера с другими технологиями подключения. В серии B серии Heayvcon контакты перфорированы или свернуты, а затем оснащены зажимной пружиной. «Торговая марка», оранжевый активатор, также собирается за один технологический этап. Благодаря упругому зажимному элементу соединение является виброустойчивым и может использоваться в промышленности даже в сложных условиях.
С разъемом также легко работать: провод зачищен и снабжен наконечником. Проводник вставляется в контактную камеру без инструментов. Преимущества технологии push-in, такие как быстрый и легкий контакт, также усиливают эти компоненты.
Компактная клемма для 12-контактных модулей
Многополюсные модули все чаще требуются для оцифрованного производства. Сигналы объединяются, результаты измерений передаются, данные собираются в разъем. С введением серии HC Modular эти этапы были четко определены - технология подключения также доступна для небольших сечений проводников. Здесь также должна быть обеспечена совместимость разъемов, и здесь также определяется доступное пространство. С одной стороны, соединение может быть выполнено с помощью обжимного контакта, в то время как аналог снабжен вставным соединением. В связи с высоким уровнем гибкости, технические требования также четко определены здесь. Оба модуля могут использоваться для напряжений до 250 В независимо от технологии подключения.
Технология подключения
Schluchseewerk делает распределительное устройство пригодным для будущего
В настоящее время доступны многочисленные контактные вставки с вставными соединениями. Установка проще с новыми PE-соединениями, которые также имеют технологию вставки. Это означает, что все изоляционные тела теперь могут быть установлены на шкафу управления перед подключением. С ранее установленным адаптером PT для подключения PE все подключения в шкафу управления могут быть достигнуты. Шкаф управления может быть полностью оборудован и установлен со всеми интерфейсами. Проводка тоже намного быстрее. Потому что все, что должно быть подключено к разъему, подключено изнутри. Трудоемкая и последующая сборка разъемов больше не требуется. Разъем остается на своем месте - тогда гибкие жилы можно уложить в шкаф управления.
Равномерное соединение

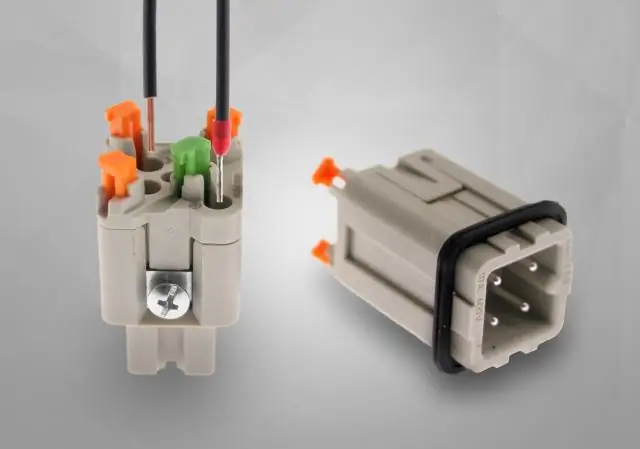

Разъем Heavycon теперь имеет по крайней мере одну контактную вставку с нажимным соединением для всех размеров корпуса. Небольшие контактные вставки серий HC-A03 и HC-A04 имеют разъемы для подключения питания и PE. Контактные вставки HC-A10 и HC-A16 доступны для более крупных серий HC-D15 и HC-D25. В дополнение к контактам питания имеется переходник PT для подключения PE. Наиболее часто используемые контактные вставки - серия B - доступны для любого количества полюсов: 6, 10, 16 и 24. Диапазон контактных вставок можно использовать во всех корпусах соответствующего размера. Используются пластиковые или литые алюминиевые корпуса, а также корпуса со свободно выбираемыми резьбовыми соединениями.
Разъем состоит из множества отдельных компонентов независимо от технологии подключения. В серии корпусов HC-Evo Phoenix Contact предлагает корпус втулки с винтовым соединением, обеспечивающий прямой или боковой вывод кабеля. Винтовое соединение устанавливается в желаемом направлении выхода через байонетное соединение, которое все еще можно изменить при установке. (Ш)
Технология подключения
Интерактивный конфигуратор для сверхмощных разъемов
Технология подключения
Wago представляет клеммную колодку Topjob S с рычагом
* Дипл.-инж. Томас Уолтинг (Thomas Wolting) работает в отделе маркетинга продуктов в промышленной сфере в Phoenix Contact.
