Экономичный и экологичный тепловой насос находится на подъеме! Но какие компоненты этой системы производят больше энергии, чем потребляют? А как подключить тепловой насос в доме?
Различные компоненты теплового насоса
Тепловой насос работает по термодинамической схеме, которая производит тепло или холод путем передачи энергии с использованием хладагента:
- Датчики или испаритель восстанавливают калории из воздуха (аэротермальный тепловой насос), земли (геотермальный тепловой насос) или воды (гидротермальный тепловой насос) благодаря хладагенту, который, при нагревании становится газообразным.
- Проходя через компрессор,температура и давление жидкости повышаются.
- Затем конденсатор (теплообменник) передает тепло от хладагента в отопительный контур жилого помещения через различные излучатели (теплый пол, радиаторы, фанкойлы и т.д.) и к баку горячей воды для бытового потребления (ГВС).
- Теряя тепло, газ снова становится жидким. В регуляторе давление падает и он возвращается в исходное жидкое состояние. И цикл начинается снова…
В зависимости от типа теплового насоса различные элементы, используемые для создания термодинамического контура, устанавливаются в один наружный блок или в 2 блока (1 наружный и 1 внутренний).
Подключение теплового насоса воздух-воздух или воздух-вода
Большинство тепловых насосов включают в себя 2 блока, соединенных соединением хладагента:
- Наружный блок, включающий вентилятор, испаритель, компрессор, расширительный клапан.
- Внутренний блок, включающий теплообменник и подключенный к системе отопления и баку горячей воды для бытового потребления (ГВС). Его можно установить в подвале, гараже, прачечной и т. д.
При установке теплового насоса соединение между двумя агрегатами осуществляется путем просверливания фасада для прохождения труб, по которым циркулирует хладагент.
Наружный блок должен быть расположен таким образом, чтобы рекуперировать максимальное количество калорий, при этом необходимо следить за тем, чтобы он не создавал шумового загрязнения в районе.
Расстояние между двумя блоками должно соответствовать рекомендациям производителя теплового насоса.

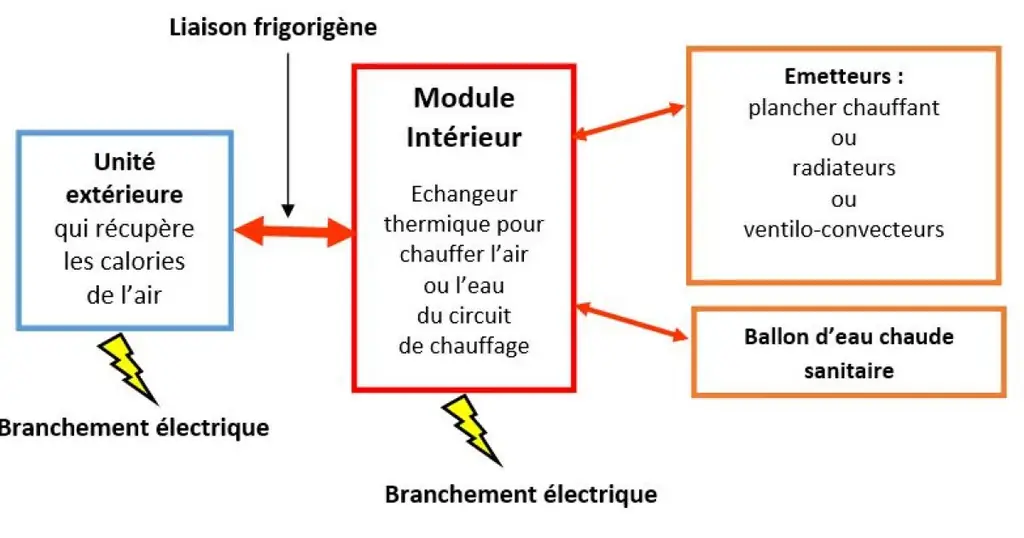

Схема подключения библочного теплового насоса воздух-воздух или воздух-вода © M-Habitat.fr
В цельном тепловом насосе все компоненты находятся в едином блоке, расположенном снаружи.

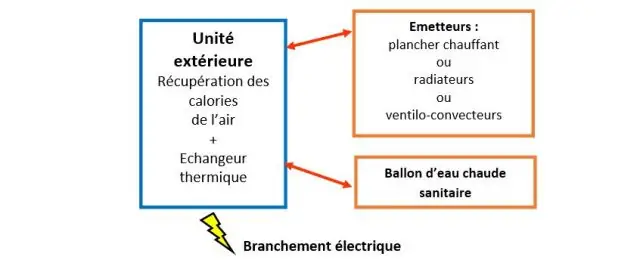

Схема подключения моноблочного теплового насоса воздух-вода или воздух-воздух © M-Habitat.fr

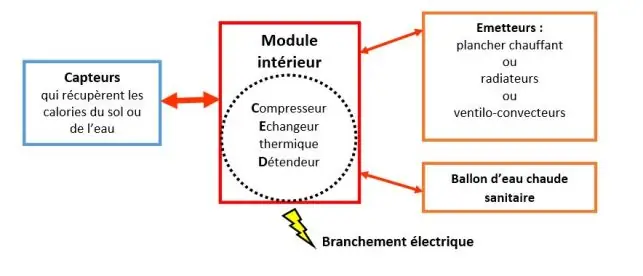

Подключение геотермального или гидротермального теплового насоса
Датчики, размещенные в земле или воде, нагревают теплоноситель (гликолевую воду) или хладагент. Внутренний модуль, включающий в себя компрессор, теплообменник и расширительный клапан теплового насоса, размещается в жилом помещении (подвале, гараже, прачечной и т. д.).
Модуль подключается либо напрямую к отопительному контуру, либо к буферному баку, в котором хранится горячая вода, чтобы уменьшить количество пусков теплового насоса.
Также можно подключить к баку горячей воды для бытового потребления (ГВС).
Электрическое подключение теплового насоса
Тепловой насос должен получать питание напрямую от электрощита по выделенной линии, защищенной дифференциальным автоматическим выключателем 30 мА. В зависимости на модели работает от однофазного напряжения 230 В или от трехфазного напряжения 400 В.
Схема подключения моноблочного теплового насоса воздух-вода или воздух-воздух © M-Habitat.fr
Подключение регулятора теплового насоса
Для оптимальной работы теплового насоса производство тепла должно регулироваться в зависимости от наружной температуры.
В тепловом насосе «воздух-вода» или «грунт-вода» температура воды, подаваемой к излучателям, регулируется по водному закону. Температура циркулирующей воды выше, когда температура наружного воздуха низкая, а потребность в отоплении выше. Тепловой насос должен быть подключен к наружному датчику. Некоторые элементы управления также включают внутренний датчик.
