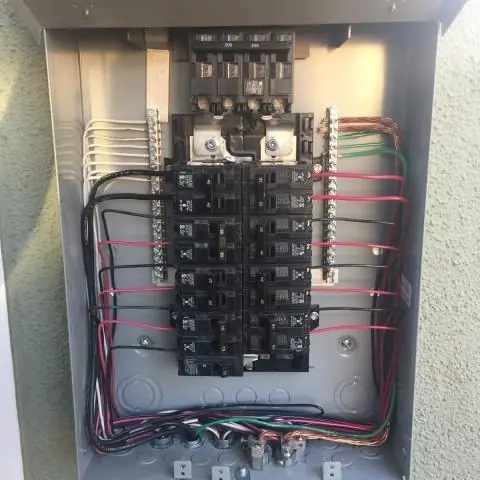

Предохранители были одним из первых компонентов в истории электротехники. Американец Томас Алва Эдисон считается изобретателем. В 1880 году он подал заявку на патент за свою идею защиты электрической цепи с заданным пределом прочности. Умышленное сужение поперечного сечения кабеля в цепи приводит к увеличению нагрева в определенном месте в случае перегрузки по току из-за сопротивления. Это элемент предохранителя. Обычно он состоит из электролитической меди или чистого серебра. Он связывает контакты. Его окружает изолирующий корпус, заполненный воздухом или кварцевым песком.
Но что происходит с максимальным током? Элемент плавкого предохранителя нагревается, пока это наконец не тает. Это означает, что предохранитель перегорел и цепь разорвана. Это предотвращает повреждение, такое как перегрев или даже пожар. Предохранители характеризуются высокой коммутационной способностью. Короткие замыкания могут быть безопасно отключены. Поэтому предохранители с держателями предохранителей в качестве защиты от сверхтока все еще используются во многих приложениях в устройствах и устройствах. К этому следует добавить низкие закупочные цены и тонкий дизайн. Якобы низкие затраты, однако, влекут за собой ряд недостатков в конструкции и в течение срока службы защищаемых устройств.
Выключатель
Как работает тепловой выключатель
Риск неправильной защиты
После того, как предохранитель перегорел, необходимо внести изменения. На практике часто возникает следующая проблема: несмотря на предполагаемое хранение, соответствующий запасной предохранитель недоступен в случае неисправности. Существует также риск неправильной защиты при замене предохранителей. Если случайно используются предохранители с более высокими номинальными токами или вялыми характеристиками, устройства или устройства больше не будут должным образом защищены в случае перегрузки по току. Если обслуживающий персонал вставляет запасной предохранитель, когда неисправность еще не устранена, возникает опасная электрическая дуга. Это может привести к серьезным травмам. Предохранители также подвержены процессу старения. Из-за пиковых пиков тока и диффузионных процессов они становятся более динамичными и, следовательно, более непредсказуемыми с течением времени. Как правило, предохранители с умеренными перегрузками по току, в два или три раза превышающими номинальное значение тока, являются неточными и поэтому не очень подходят для защиты от перегрузки.
Альтернативы защите предохранителей
Так на какие альтернативы предохранителям разработчики могут вернуться? Прежде всего, сегодня им нужно больше внимания уделять систематическому сокращению компонентов. Потому что это один из центральных ключей для экономичного строительства. Кроме того, меньшее количество компонентов обычно означает дополнительное пространство. Это позволяет проектировать более компактные продукты.
Так называемые комбинированные автоматические выключатели помогают разработчикам сократить количество компонентов. Они сочетают в себе защиту от перегрузки по току и функцию включения / выключения в одном компоненте. Если защищаемыми потребителями являются двигатели, трансформаторы, электромагнитные клапаны или линии низкого напряжения, рекомендуется использовать так называемые автоматические выключатели с тепловым срабатыванием. Они обеспечивают точную защиту с использованием термобиметалла в качестве триггера. Уровень и длительность перегрузки по току и температура окружающей среды определяют время срабатывания автоматического выключателя. Это идеальное решение, особенно когда следует ожидать перегрузки.
Тепловые автоматические выключатели
С одной стороны, тепловые выключатели в значительной степени нечувствительны к пиковым броскам тока. С другой стороны, они часто имеют биметаллическую полосу в качестве триггерного элемента. Это может быть скорректировано в соответствии с предельной характеристикой потребителя, которая должна быть защищена регулировкой. Таким образом можно избежать ненужных ранних выпусков.
После отключения по току автоматические выключатели могут быть снова безопасно включены. Пользователь экономит время и деньги. Он также имеет преимущество максимальной доступности устройства.
Но что, если пространство в приложении очень ограничено? Автоматический выключатель типа 1110 от ETA является альтернативой миниатюрным предохранителям с закрытыми держателями предохранителей в вертикальной конструкции. Это также относится к группе комбинированных автоматических выключателей. Благодаря очень тонкому дизайну, он сделан специально для ограниченного пространства. Замена возможна благодаря аналогичной конструкции этого автоматического выключателя и держателя предохранителей.
Тип 1110 заменяет не только держатель предохранителя на миниатюрный, но также однополюсный выключатель и соответствующую проводку этих компонентов. Это упрощает закупочную логистику. Это также помогает заметно сократить расходы на планирование и хранение.
Совет: Практический форум На 3-м практическом форуме «Электроника с 3D-печатью» 10 июля 2019 года эксперты и разработчики обсудят будущее производства электроники.
Больше информации: практический форум 3D печатной электроники
Сократить время сборки
Это сопровождается тем фактом, что время сборки также сокращается, поскольку должен быть собран только один компонент. Рабочие шаги для проводки между выключателем и держателем предохранителя опущены. Меньшее количество отдельных компонентов также означает меньше источников ошибок. Это должно повысить общую надежность электрических устройств.
Таким образом, автоматический выключатель устройства типа 1110 имеет следующие технические характеристики:
- однополюсный защищенный выключатель с двухтактным приводом
- простая защелкивающаяся установка
- Защита номинальных токов до 16 А.
- прочные плоские разъемы для проводки
- Безопасный выпуск - даже когда кнопка заблокирована
- бесконтактный механизм мгновенного действия для значительно более длительного срока службы
Передние и задние защитные колпачки для защиты от пыли и брызг в классе защиты IP64 доступны в качестве аксессуаров.
Безопасно отключить электродвигатели
Несмотря на свою компактную конструкцию, Тип 1110 имеет рабочие характеристики, которые позволяют отключать даже самые сильные индуктивные нагрузки в случае неисправности - например, электродвигатели или трансформаторы. Кроме того, он может использоваться во всем мире в соответствии со стандартами благодаря международным сертификационным знакам. (Ш)
Источник питания
Почему защитные устройства от остаточного тока имеют смысл
* Конрад Сёргель - руководитель отдела оборудования в ETA
