Структура расходомера с первого взгляда
Расходомеры (также расходомеры или датчики расхода) представляют собой устройства для измерения объемных или массовых потоков жидких и газообразных сред. Они обычно состоят из датчика и передатчика, которые во многих случаях являются отдельными. Исключением являются так называемые компактные устройства, которые соединяют преобразователи и преобразователи (также передатчики) в одном устройстве. В то время как датчики используют физические законы для регистрации потока газов или жидкостей, передатчики преобразуют информацию в электронные сигналы. Регулирование может зафиксировать это, интерпретировать это и вывести соответствующие действия из него.

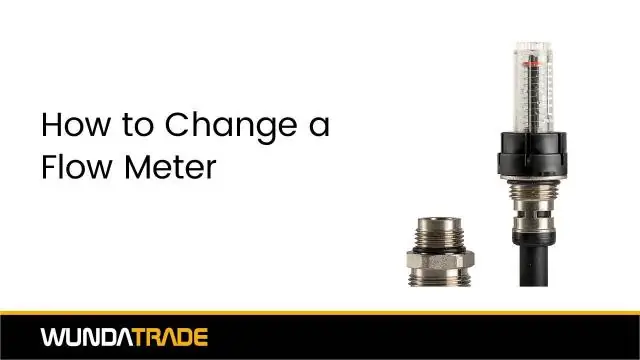

Механический расходомер для отопления
В дополнение к электронному оборудованию существуют также чисто механические расходомеры, которые используются в системах отопления для ручного управления потоком нагреваемой воды. Например, они позволяют просто регулировать отдельные контуры отопления, когда необходимо выполнить гидравлическую балансировку.
Расходомеры регистрируют массовые или объемные потоки
В основном, измерительные устройства регистрируют объемные потоки (например, литров в час). Однако, используя плотность, они также могут быть преобразованы в массовые потоки (например, килограммы в час). Для этого микрокомпьютеры умножают объемный расход на плотность протекающей среды. Последнее часто зависит от температуры.
Типы и области применения расходомера
Датчики датчика потока используют широкий спектр физических принципов для определения потока газов или жидкостей. Среди прочего, есть:
- Расходомер с переменной площадью
- Расходомер рабочего колеса
- Ультразвуковой расходомер
- Магнитно-индуктивный расходомер
- тепловой массовый расходомер
В следующей таблице объясняется, как работают перечисленные расходомеры.
| Тип расходомера | функциональность |
|---|---|
| Расходомер с переменной площадью | Устройства состоят из трубки, в которой расположен специальный поплавок. В зависимости от объема потока, тело поднимается в трубе. Измеренные значения могут быть считаны вручную на шкале, напечатанной снаружи. Расходомеры простые, недорогие и надежные. По этим причинам расходомеры используются, например, в отоплении. В основном, технология подходит для газов и жидкостей. |
| Расходомер рабочего колеса | Расходомеры с рабочим колесом имеют вращающееся рабочее колесо, которое касается части потока среды. В зависимости от скорости потока, это колесо вращается медленнее или быстрее. Передатчик регистрирует скорость и, таким образом, делает выводы о значении расхода. Устройства подходят для использования в жидкостных линиях. |
| Ультразвуковой расходомер | Устройства посылают акустические сигналы через медиа-линию. Они регистрируют сдвиг частоты или время прохождения волн через газы или жидкости и, таким образом, определяют ток. Расходомеры работают без контакта и особенно подходят для использования со сточными водами или агрессивными средами. |
| Магнитно-индуктивный расходомер | Расходомеры создают магнитное поле, которое действует перпендикулярно трубе. Это отклоняет положительные и отрицательные носители заряда в потоке медиа в разные стороны. В результате напряжение создается на двух электродах. Уровень напряжения соответствует расходу, от которого передатчик определяет расход. Устройства используются для проводящих жидкостей в электропроводящих трубопроводах. |
| Тепловой массовый расходомер | Простые термические или калориметрические расходомеры состоят из электрического нагревательного провода и двух датчиков температуры. Нагревательный провод подводит тепло в газовый поток. В зависимости от объемного расхода газа он нагревается более или менее. Датчики температуры регистрируют разницу температур, из которой преобразователи могут затем получить значение расхода. |
В дополнение к устройствам, описанным здесь, существует множество других, некоторые из которых подходят для очень особых областей применения. Примерами этого являются расходомеры с пружиной, анемометры, турбинные расходомеры, зубчатые расходомеры, вихревые расходомеры и расходомеры с динамическим давлением.
Правильный выбор расходомеров
Для правильной работы датчика потока или расходомера при выборе необходимо учитывать несколько моментов. Среди прочего важна среда, объем или массовый расход которой необходимо определить. Расходомеры должны соответствовать химическому составу, такому как значения давления и температуры среды. Знание об ожидаемой скорости потока и размере линий, несущих носитель, также имеет решающее значение. Тот факт, что процесс требует простого аналогового дисплея или электрически оцениваемого сигнала, также важен для выбора соответствующих датчиков потока.
