Интеллектуальный кабинет управления все больше смещается к полевому уровню - в смысле децентрализации. В результате требуются устройства меньшего размера и более компактные конструкции, которые позволяют избежать больших размеров машин. Другим важным аспектом, который способствует минимизации компоновки машины, является сокращение размеров технологии электропривода. Это означает, что разъемы для блока питания также должны иметь компактные размеры.
М12 принят во всем мире
В прошлом для подачи питания часто использовались 7/8-дюймовые или A-кодированные соединительные системы M12, например, от активных модулей ввода / вывода. Оба типа разъемов имеют свои преимущества и недостатки: 7/8-дюймовая версия представляет собой разъем, который используется во всем мире и используется для токов до 12 А. Номинальный ток на вывод составляет максимум 9 А. Однако 7/8-дюймовый разъем, расположенный в среднем ценовом сегменте, имеет большую конструкцию и не предлагает никаких экранированных вариантов.
Картинная галерея

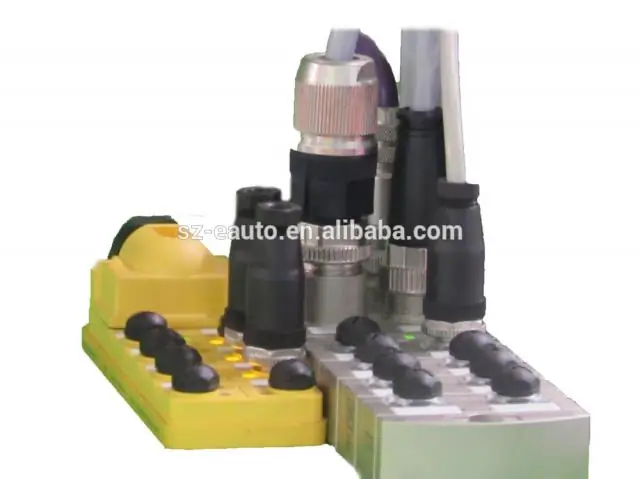

Стандартный вариант M12 является наиболее широко используемым соединителем в мире. Благодаря компактной конструкции он занимает мало места на устройстве. Кроме того, экономичный разъем M12 может быть собран на месте и легко установлен на машине. Кроме того, он предлагает широкий спектр программ с экранированными версиями, распределителями T и Y и коробками датчиков / исполнительных механизмов. Максимальное поперечное сечение составляет 0,75 мм² с максимальной нагрузочной способностью по току 4 А на контакт.
Основываясь на преимуществах обеих соединительных систем, Phoenix Contact разработала первые новые разъемы в 2011 году и выпустила их на рынок. В то же время была начата международная стандартизация.
электромобильности
Разъем питания как интерфейс между аккумулятором и самокатом
Стандартизация мощности M12 в соответствии с IEC
Чтобы успешно разработать и распространить стандарт М12, постоянная оценка в рамках международной стандартизации была и необходима. Стандарт проектирования IEC 61076-2-101 для разъемов датчиков / исполнительных механизмов был разработан в середине 1990-х годов. Дальнейшее развитие благодаря новым полюсным моделям и конструкциям привело к тому, что международная стандартизация также постоянно расширяется.
Стандарт МЭК 61076-2-101 изначально включал все разъемы технологии данных M8, M12 и M12. Из-за все более обширных глав этот стандарт был разделен на независимые индивидуальные стандарты:
- IEC 61076-2-101 для разъемов M12
- IEC 61076-2-104 для разъемов M8
- IEC 61076-2-105 для разъемов M5
- IEC 61076-2-109 для разъемов M12 для передачи данных
Категория «M12 Power» была добавлена в 2011 году:
IEC 61076-2-111 для разъемов M12 для передачи энергии
Кодировки для M12 Power
Кодировки S и T, разработанные Phoenix Contact, были впервые включены в IEC-61076-2-111. S-кодирование предназначено для приложений переменного тока. Он имеет 4 контакта и 3 провода + PE и обеспечивает номинальное напряжение 630 В и ток 12 А. S-кодирование также доступно в виде варианта 2 + PE для 230 В и 16 А.
Т-кодирование было разработано для приложений постоянного тока, оно также имеет 4 контакта. Он может передавать ток 12 А на контакт с максимальным напряжением 63 В. Ввиду актуальности рынка и потребности в замене 7/8 дюйма, в 2013 году были разработаны дополнительные кодировки для 5- и 6-контактных конечных пользователей, которые были включены в стандарт IEC-61076-2-111.
Как и S-кодирование, K-кодирование предназначено для приложений переменного тока. Имеет 5 контактов: 4 провода + ПЭ. Номинальное напряжение составляет 630 В, и в соответствии со стандартом может передаваться ток 12 А.
кожух
Винтовое соединение корпуса M12 для двухкомпонентных портов устройства
Технология подключения
Это был десятый съезд пользователей разъема
Содержание статьи:
- Страница 1: Разъемы M12 имеют много граней
- Страница 2: M12 сопрягаемое лицо на пределе
