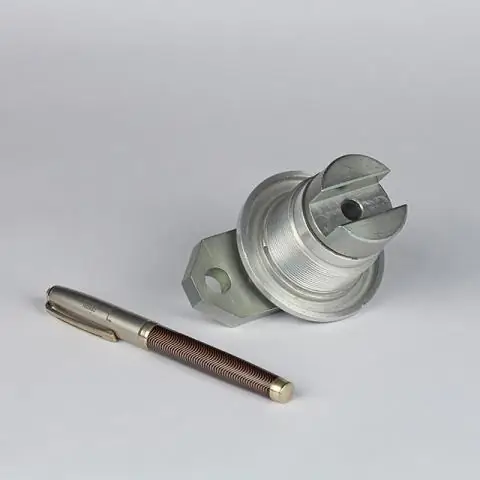

Рукава допуска - также называемые кольцами допуска - представляют собой шлицевые рукава из листового металла, в которые штампуются штампы, как гребни волн. В качестве материала используется пружинная сталь, которая выдерживает нержавеющую сталь до 250 ° C с постоянными пружинными свойствами. Материал рессорной ленты Hastelloy используется для температур до 450 ° C.
Втулка допуска находится в зазоре между отверстием подшипника и валом. Волнообразные гребни, которые распределены по всей окружности допускной гильзы и как много маленьких пружин сжатия, обеспечивают плотную посадку. Некоторое превышение допускной втулки приводит к упругой деформации гребней вала, что создает фрикционную связь между подшипником и валом.
Картинная галерея
Решение проблем во многих случаях
Благодаря универсальным преимуществам допускных втулок, существует множество областей применения для соединений вал-ступица. Проблемы решаются в связи со смещением центра, центрированием, вибрацией, температурным расширением, слишком большими допусками компонентов соединения или также ограничением крутящего момента. Поэтому рукава допуска используются для передачи неопределенных сил, а также определенных минимальных и максимальных усилий.
Простые приложения без определенной передачи энергии - это крепления ручек управления, подлокотников и пружинных трубок для сидения мебели. Приложения, в которых низкий крутящий момент должен передаваться недорого, - это, например, крепления для вентилятора, резольвер и ременный шкив для электродвигателей или насосов. Если определенная передача мощности играет решающую роль, то допускаемые втулки используются, например, в маховиках или зубчатых передачах в приводной технике.
«Походы» из лагеря исключены
Рукава с допусками все чаще используются, когда материалы с разными коэффициентами расширения связаны друг с другом, так что могут возникнуть проблемы, если будет выделено тепло. Это относится, например, к стальным подшипникам в алюминиевых корпусах или керамическим подшипникам в насосной технике. Беспружинное соединение всегда гарантируется силой пружины - вал не ослабевает, и при этом усилие посадки не может быть потеряно, и подшипник «отклоняется».
Широкая область применения возникает при передаче определенных крутящих моментов или в диапазонах крутящих моментов. Усилие пружины допускной втулки может быть спроектировано таким образом, чтобы усилие посадки обеспечивалось для допустимого диапазона, и допускная втулка проскальзывала при приложении большего усилия. Это предотвращает повреждение компонентов в случае перегрузки. Приложениями могут быть муфты скольжения, а также защита от перегрузки любого рода, однако эта область применения предполагает, что допуски дополнительных деталей точно известны и не слишком велики.
Содержание статьи:
- Страница 1: Рукава допуска - экономичное соединение вала со ступицей во всех случаях
- Страница 2: Установка «бесплатно» или «по центру»
