Термодинамический контур, хладагент, эмиттеры, буферный бак, компрессор, теплообменник, расширительный клапан и т. д. - все эти и некоторые другие элементы составляют тепловой насос. Но как они связаны друг с другом? А как работает тепловой насос?
Принцип работы теплового насоса
Тепловой насос будет буквально перекачивать энергию из окружающей среды, чтобы перераспределить ее в контур отопления вашего дома, чтобы обогревать его зимой, возможно, охлаждать летом и производить горячую воду (ГВС).
Все тепловые насосы работают по одному и тому же принципу термодинамического контура, который генерирует больше энергии, чем потребляет система для работы. Именно это делает тепловой насос экономичным и экологичным методом отопления.
Различные типы тепловых насосов и принципы их работы
Если термодинамическая схема остается неизменной, то тепловые насосы различаются по источнику энергии и ее перераспределению в вашем доме.
Источником энергии теплового насоса может быть воздух, земля или вода:
- Аэротермальный тепловой насос перекачивает тепловую энергию в воздух;
- Геотермальный тепловой насос перекачивает тепловую энергию в землю;
- Гидротермальный тепловой насос перекачивает тепловую энергию в воду (подземные или речные воды).
Тепловой насос может перераспределять энергию в виде горячего воздуха (тепловой насос воздух-воздух или грунт-воздух) или подавать горячую воду в системы теплого пола, радиаторы или фанкойлы (тепловой насос воздух-вода, грунт-воздух). вода или вода-вода).
Схема работы теплового насоса
Термодинамическая схема теплового насоса производит тепло или холод за счет передачи энергии благодаря хладагенту, который будет последовательно переходить из жидкого состояния в газообразное, возвращаться в жидкое и так далее…

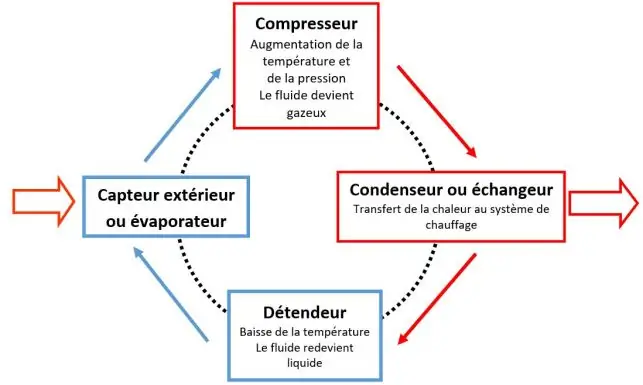

Схема термодинамической схемы теплового насоса © M-Habitat.fr
Термодинамический цикл теплового насоса:
- Наружный датчик или испаритель извлекает калории из воздуха, земли или воды с помощью хладагента. Перенос калорий осуществляется за счет разницы между температурой воздуха, земли или воды и температурой хладагента.
- По мере нагрева давление увеличивается, и жидкость становится газообразной.
- Затем он проходит через компрессор, который, сжимая его, увеличивает давление и температуру (высокое давление и высокую температуру).
- Затем он проходит через конденсатор или теплообменник, который передает тепло от газообразного хладагента в контур отопления жилого помещения.
- По мере потери тепла газ постепенно снова становится жидким.
- В регуляторе падает давление и он полностью возвращается в исходное жидкое состояние.
- Затем жидкость снова может поглощать калории из воздуха, земли или воды, испаряться, переходя в газообразное состояние, набирать давление и температуру в компрессоре, передавать свое тепло контуру нагрева в конденсаторе и снова становиться жидким. в расширительном клапане….
Хладагент в тепловом насосе
Способность хладагента поглощать, а затем выделять тепло при изменении состояния позволяет тепловому насосу работать.
Но в случае утечки или в конце срока службы теплового насоса эти жидкости оказывают значительное воздействие на окружающую среду (загрязнение, разрушение озонового слоя, глобальное потепление). Жидкости CFC (хлорфторуглерод) и HCFC (гидрохлорфторуглерод) были запрещены, поскольку их GWP (потенциал глобального потепления) слишком высок.
GWP или GWP (потенциал глобального потепления) измеряет воздействие парниковых газов на климат.
Разрешены менее вредные ГФУ (гидрофторуглероды).
Полезно знать: Когда срок службы теплового насоса подходит к концу, хладагент ни при каких обстоятельствах не должен выбрасываться в окружающую среду. Он должен быть утилизирован и обработан профессионалом, уполномоченным перерабатывать этот тип жидкости.
