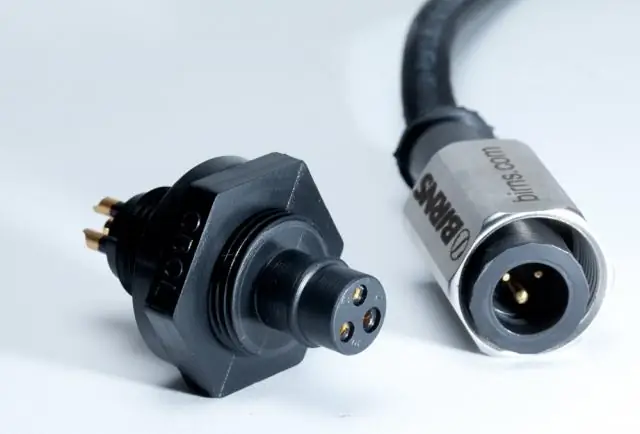

Круглые разъемы используются повсеместно: маленькие для передачи данных, средние для сигналов и мощности, а также большие для передачи до 150 А. Как специалист для круглых разъемов, Phoenix Contact предлагает размеры от M5 до M58. Например, в технологии привода используются гибридные круглые разъемы размера M23, которые передают сигналы, данные и мощность одновременно.
Цилиндрические разъемы становятся все более мощными с меньшими размерами, и постоянно добавляются новые типы передачи и подключения. В зависимости от типа применения требования к круглым разъемам могут быть совершенно разными. Для передачи данных они должны быть защищены от помех. Когда речь идет о передаче сигнала, одного разъема часто бывает достаточно для большого количества отдельных сигналов - в разъем M12 можно установить до 17 полюсов. При передаче большого количества энергии - например, для питания приводов - сегодня используются относительно небольшие разъемы M12 до 16 A или M58 до 150 A.
Картинная галерея
Все в одном разъеме
Более короткие сроки сборки, монтажа, ввода в эксплуатацию и технического обслуживания, с одной стороны, и безопасной и надежной работы устройств и оборудования в долгосрочной перспективе, с другой стороны, являются общими требованиями, которые промышленные пользователи предъявляют к разъемам сегодня. В настоящее время растет интерес к так называемым гибридным разъемам, которые сочетают в себе несколько функций: на рисунке 2 показан гибридный разъем M23 от Phoenix Contact. Для приложений, которые не требуют экранированных интерфейсов данных, вместо элемента данных также может использоваться 4-контактный неэкранированный сигнальный элемент. Рисунок 3 показывает поперечное сечение этой версии разъема. Это означает, что имеется разъем с восемью 1 мм сигнальными контактами, в то время как характеристики силовых контактов в остальном такие же.
Существует два способа сэкономить время при установке: во-первых, количество отдельных разъемов может быть уменьшено; как гибридный разъем. С другой стороны, время для подключения разъема также может быть сокращено. Это то, для чего используется система быстрой блокировки Speedcon - круглые разъемы просто вставляются даже в труднодоступных условиях и блокируются всего на четверть оборота.
Пластиковые разъемы
Классические разъемы для сборки в полевых условиях состоят из отдельных компонентов и должны быть сложными. Эта полевая сборка занимает много времени и подвержена ошибкам для пользователя - результатом являются дорогостоящие и трудно просчитываемые рабочие задержки.
