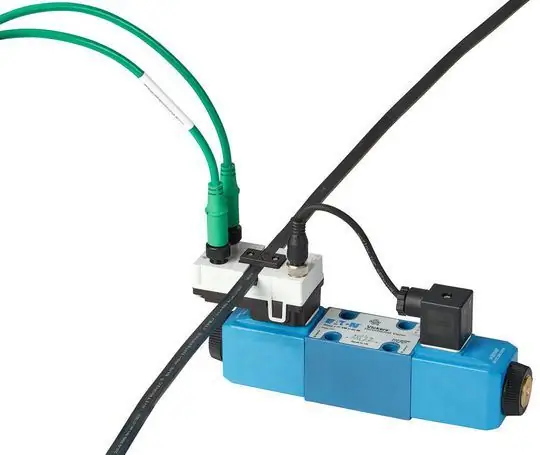

Преимущества, связанные с философией Smart-Wire-DT, такие как значительно упрощенное планирование, планирование проекта, подключение, ввод в эксплуатацию и техническое обслуживание, в настоящее время постоянно расширяются и включают электрогидравлические применения. Список устройств, которые уже могут быть подключены к Smart-Wire-DT, впечатляет: в шкафу управления это устройства управления и сигнализации, контакторы и защитные выключатели двигателя, модули для контроля плавких предохранителей, устройства плавного пуска, пускатели скорости, преобразователи частоты, разъединители с предохранителями и автоматические выключатели. За пределами шкафа управления Т-образные разъемы или блочные модули уже использовались для простой установки датчиков и исполнительных механизмов. Этот ассортимент продукции теперь дополнен новыми интерфейсными модулями для прямого управления гидравлическими клапанами с соединением клапана DIN-A. Подключение к системе связи Smart-Wire-DT осуществляется с помощью 5-контактных кабелей с разъемами M12. Два модуля позволяют управлять клапанами с одной или двумя электромагнитными катушками. Магнитные катушки до макс. 24 В и 1.6 А. можно контролировать. Это исключает необходимость использования ранее дорогих цифровых модулей вывода ПЛК или использование клапанных заглушек с интегрированным уровнем мощности.
Электро-гидравлический робот
Решение проблем в туннеле Crossrail в Лондоне создает уникальные роботы
Если через разъемы IP67-T обнаруживаются дополнительные установленные датчики, такие как реле давления или датчики уровня, требуемые для этого модули ввода / вывода могут быть опущены, что еще больше уменьшает размер шкафа управления и уменьшает прежнюю проводку управления. Новые модули имеют отдельную линию питания ASI (черная, 16 А) для питания выходов. Это защита от перегрузки и короткого замыкания. В дополнение к диагностическим сообщениям в случае перегрузки и короткого замыкания также сообщается о состоянии электропитания через сеть. Модули могут использоваться при температуре от -25 ° C до 70 ° C.
Инструмент настройки помогает настроить
Благодаря программному обеспечению SWD-Assist компания Eaton предлагает широко известную поддержку для планирования и ввода в эксплуатацию сети Smart-Wire-DT. В инструменте конфигурации оператор выбирает всех участников системы всего несколькими щелчками мыши. Созданная конфигурация может быть проверена с помощником. Ввод в эксплуатацию всех участников SmartWire-DT через диагностический интерфейс шлюза позволяет вводить в эксплуатацию установленную сеть даже без подключенного ПЛК. (Ш)
