Все тепловые насосы работают по одному и тому же принципу: улавливают тепловую энергию окружающей среды и передают ее в систему отопления дома. Но в зависимости от того, является ли источником энергии воздух (аэротермальный тепловой насос) или земля (геотермальный тепловой насос), работа по установке теплового насоса различается. В любом случае вызовите специалиста-теплотехника, потому что установка и настройка теплового насоса требуют настоящего ноу-хау.
Перед установкой теплового насоса: технико-экономическое обоснование
Первым шагом в установке теплового насоса является технико-экономическое обоснование.
Установка нового обогревателя или замена старого обогревателя не может быть импровизирована. Это еще более верно, когда речь идет о тепловом насосе. Моделей тепловых насосов много и они разнообразны и без серьезного изучения специфики вашего дома и ваших ожиданий вы рискуете попасть под холодный душ в прямом и переносном смысле!
ТЭО определяет ваши потребности в отоплении с учетом следующих элементов:
- Климат местности, где вы живете. Потребности в отоплении и охлаждении в Вогезах не такие, как в Варе…
- Характеристики вашего дома. Это квартира или частный дом? Новая установка или ремонт? В таком случае какая дата постройки, площадь, уровень утепления?
- Существующие или будущие источники тепла: напольное отопление, низкотемпературные или высокотемпературные радиаторы, отдельно стоящие или канальные фанкойлы (раздельные)?
- Потребности: отопление, отопление и горячее водоснабжение (ГВС), кондиционирование?
- Работы, которые необходимо выполнить для установки: расположение наружных датчиков, расположение внутреннего блока, подключение холодильного оборудования между ними, подключение к отопительным приборам, электрическое подключение, ГВС бак и т.д.
Ответы на эти вопросы позволят вам определить какой тепловой насос наиболее подходит, чтобы предложить вам хороший уровень комфорта при одновременном снижении затрат на электроэнергию: тип теплового насоса (аэротермальный или геотермальный), мощность нагрева (размеры, низкотемпературный или высокотемпературный тепловой насос), выполняемые работы
Примечание: Во время капитального ремонта рекомендуется соблюдать тепловой баланс. Он дает обзор здания и позволяет вам сделать наиболее подходящий выбор с точки зрения изоляции и отопления.
Этапы установки аэротермального теплового насоса
Аэротермальный тепловой насос извлекает тепловую энергию из воздуха и возвращает ее в контур отопления. Он называется тепловым насосом воздух-воздух, когда он рассеивает горячий воздух или воздух-вода, когда подает воду в отопительный контур.
Во время монтажа устанавливаются различные элементы аэротермального теплового насоса:
- Установка наружного блока. Его роль заключается в улавливании калорий из воздуха.
Крепят на основании на земле или подвешивают на консоли в проветриваемом помещении, защищенном от господствующих ветров. Его расположение также должно свести к минимуму шумовое воздействие, чтобы избежать проблем с соседями.
- Установка внутреннего блока или гидромодуля. Он устанавливается в незамерзающем месте, например, в подвале, гараже, прачечной или даже на кухне.
Два устройства должны быть расположены на расстоянии, рекомендованном производителем оборудования.
- Установка радиаторов или подключение к существующему отопительному контуру:
- Для теплового насоса воздух-воздух излучателями являются фанкойлы (или аэротермальные сплиты), которые крепятся к стене, или централизованный фанкойл, подключенный к вентиляционным отверстиям, которые дуют горячим воздухом.
- Для теплового насоса воздух-вода излучателями являются теплый пол, низко- или высокотемпературные радиаторы, фанкойлы.
- Установка бака горячей воды бытового потребления (ГВС). Бак соединен с няней, которая распределяет горячую воду по различным санузлам (кухня, ванная). В зависимости от модели теплового насоса бак ГВС может быть независимым или встроенным во внутренний блок.
- Установка хладагентаОн обеспечивает передачу энергии между двумя блоками. Именно способность хладагента поглощать, а затем выделять тепло позволяет тепловому насосу работать. Это загрязняющий окружающую среду продукт, обращение с которым предназначено для профессионалов.

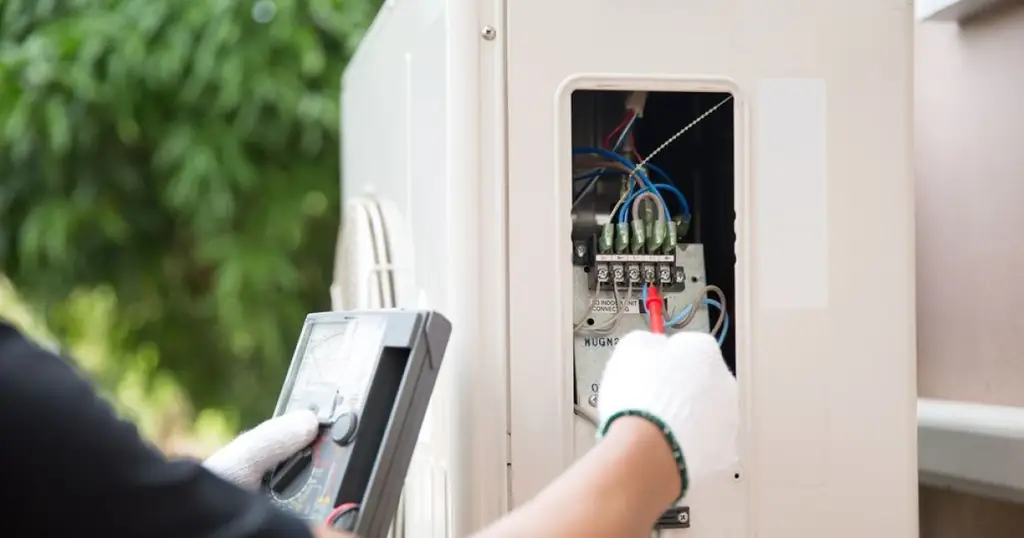

- Электрическое подключение. Тепловой насос должен получать питание непосредственно от электрического щита по выделенной линии, защищенной дифференциальным автоматическим выключателем на 30 мА. В зависимости от модели он работает от однофазного напряжения 230 В или от трехфазного напряжения 400 В.
- Установка датчиков контроля. Наружный и внутренний датчики обеспечивают оптимальную работу теплового насоса.
- Ввод теплового насоса в эксплуатацию.
Примечание: установка аэротермального теплового насоса требует меньше усилий, чем установка геотермального теплового насоса. Это также менее дорого. Однако его урожайность зависит от климатических условий. Когда очень холодно, следует предусмотреть дополнительный обогреватель.
Этапы установки геотермального теплового насоса
Установка геотермального теплового насоса очень похожа на установку аэротермального теплового насоса, по крайней мере, в отношении установки внутреннего блока и подключения к источникам тепла. С другой стороны, установка датчика сильно отличается, поскольку он будет искать тепловую энергию в подвале или в грунтовых водах. Его расположение требует крупных земляных работ или бурения.
- Имплантация датчика. Геотермальная энергия может быть горизонтальной или вертикальной.
- Горизонтальная геотермальная энергия: Трубы закапываются в подвал на глубину от 60 до 120 см. Экскаватор выкапывает землю на требуемую площадь и глубину. Заземление удерживается во время установки контура трубы, который подключен к внутреннему блоку. Затем пробирки засыпают землей.
- Вертикальная геотермальная энергия. На расстоянии не менее 10 м друг от друга бурят две скважины глубиной не менее 50 м. В скважинах герметизированы П-образные геотермальные зонды. Они подключены к внутреннему блоку.
- Установка внутреннего блока или гидромодуля. Он устанавливается в незамерзающем месте, например, в подвале, гараже, прачечной или даже на кухне.
Два блока должны быть расположены на расстоянии, рекомендованном производителем оборудования (максимум 50 м).
- Установка радиаторов отопления или подключение к существующему контуру отопления: радиаторы теплого пола, низкотемпературные или высокотемпературные радиаторы, фанкойлы.
- Установка бака горячей воды для бытовых нужд (ГВС). Бак подсоединяется к коллектору, который распределяет горячую воду по различным санузлам (кухня, ванная).
- Установка хладагента. Жидкость, обычно гликолевая вода, впрыскивается в контур датчика. Через термодинамический цикл теплового насоса вода либо нагревается в контуре отопления, либо направляется непосредственно в контур отопления для обогрева или охлаждения дома.
- Электрическое соединение. Тепловой насос должен питаться непосредственно от электрического щита по выделенной линии, защищенной дифференциальным автоматическим выключателем на 30 мА. В зависимости от модели он работает от однофазного напряжения 230 В или от трехфазного напряжения 400 В.
- Установка контрольных датчиков. Наружные и внутренние датчики обеспечивают оптимальную работу теплового насоса.
- Ввод теплового насоса в эксплуатацию.
Примечание: Вертикальная геотермальная энергия дороже горизонтальной геотермальной энергии. С другой стороны, он требует меньше места: достаточно нескольких м² вне зависимости от размера дома, при этом требуется не менее 1. В 5 раз больше площади обогреваемой поверхности для горизонтального геотермального теплового насоса. Последний также немного менее эффективен.
Сколько времени занимает установка теплового насоса?
На установку аэротермального теплового насоса требуется примерно 2 дня, не считая установки тепловых приборов.
Для геотермального теплового насоса требуется 3 дняс, не считая установки теплогенераторов. Эта продолжительность является оценочной, поскольку в зависимости от характера недр и доступности земли земляные работы могут длиться дольше.
Выделите от 2 до 3 дополнительных дней для установки радиаторов или фанкойлов в зависимости от количества устанавливаемых устройств. Монтаж теплого пола занимает больше времени, так как, помимо заливки плиты, требуется несколько дней на ее сушку.
Полезно знать: Если установка теплового насоса заменяет масляное или газовое отопление, различные вспомогательные средства могут облегчить разрушение (Мой Премиум Ренов', CEE (Сертификат энергосбережения, Льготная ставка НДС 5,5%, Eco PTZ - кредит с нулевой процентной ставкой).
