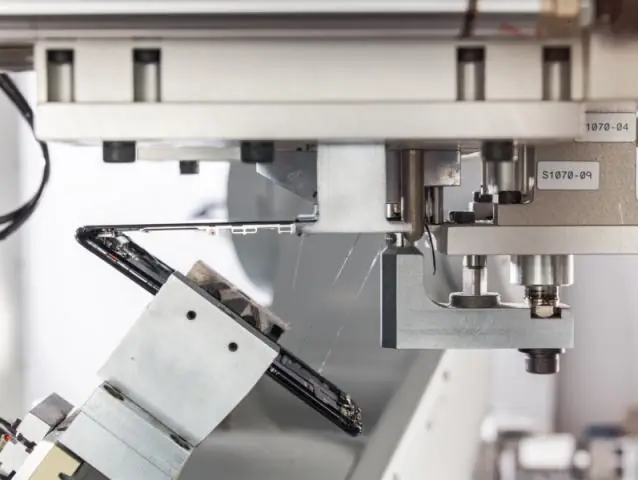

Винтовые приводы доминируют в осях подачи станков, в настройках формата, в осях портала или подъемных осях. Замена гидравлических или пневматических цилиндров с механическим приводом также приводит к дальнейшему распространению винтовых приводов. Так приходят механические линейные приводы такие. Б. также используется в сварочных пистолетах или небольших прессах в технологии сборки. Этот очень широкий спектр применений может быть покрыт только различными типами винтовых приводов, особенно в отношении переносимых сил и, следовательно, реализуемых шагов.
Три типа винтового привода с определенными преимуществами
По словам Шеффлера, сильные стороны шарико-винтового привода KGT включают в себя высокую динамику благодаря большим шагам шпинделя, низкому трению и очень высокой точности позиционирования и повторения. Однако в случае шариковых винтов шаг должен быть по крайней мере больше диаметра шарика. Поэтому очень маленькие градиенты невозможны. Роликовый винтовой привод RGT, однако, не имеет этого ограничения и является предпочтительным для небольших уклонов. Планетарный роликовый винтовой привод PWG предназначен для закрытия зазора между RGT и KGT с диаметром шпинделя от 5 мм до 30 мм в диапазоне еще меньших шагов от 5 мм до значительно ниже 1 мм.
Из-за большого количества катящихся контактов PWG должна достичь максимальной несущей способности и жесткости по сравнению с двумя другими типами. Хорошее распределение внутренней нагрузки и оптимальное расположение между соприкасающимися сторонами обеспечивают относительно низкое трение.
роликовый подшипник
Schaeffler поставляет ключевые компоненты для нового Панамского канала
Линейная технология
Используйте весь портфель
Планетарный роликовый винтовой привод
Например, PWG генерирует осевое усилие 2200 Н при шаге 0,75 мм от 40 Н см. В результате очень большие осевые усилия могут быть достигнуты даже с небольшими двигателями. PWG может заменить гидравлические приводы благодаря большому переводу и небольшому месту установки. По словам Шеффлера, электропривод может быть легко встроен через соединение с помощью перьевого ключа на наружном диаметре гайки шпинделя. Как правило, PWG предварительно загружается без зазора и снабжается смазкой. Материнская часть PWG снабжена щелевыми уплотнениями на торцах.
Осевые подшипники для винтовых передач
Подшипник винтовых приводов передает осевые усилия гайки шпинделя и направляет их в корпус. Поэтому винтовые приводы и их хранение всегда следует рассматривать как систему. Поэтому большое разнообразие ходовых винтов INA также отражено в предлагаемых вариантах осевого подшипника. Вы можете выбрать между однорядными и многорядными радиально-упорными шарикоподшипниками ZKLN (для отверстий) и ZKLF (для фланцевого монтажа) и игольчатыми / цилиндрическими роликоподшипниками двустороннего действия ZARN и ZARF. Версия ZKLR должна предложить особенно экономичную альтернативу. Двухрядные радиально-упорные шарикоподшипники запрессованы в крышку из листового металла. Крышка из листового металла имеет широкий фланец, который привинчивается к машине. Версия ZKLFA с тремя рядами шариков была специально разработана для вертикальных осей. Упорные радиально-упорные шарикоподшипники типов ZKLF и ZKLN также доступны в версии X-life. Лучшее качество гусеницы должно обеспечивать меньшее трение и более низкие температуры хранения. Смазка менее напряжена, срок службы смазки и все необходимые интервалы повторного смазывания увеличены. Игольчато-осевые цилиндрические роликоподшипники ZARN (для монтажа в отверстие) ZARF (для фланцевого монтажа) используются для применения с высочайшей точностью и жесткостью. Игольчато-осевые цилиндрические роликоподшипники ZARN (для монтажа в отверстие) ZARF (для фланцевого монтажа) используются для применения с высочайшей точностью и жесткостью. Игольчато-осевые цилиндрические роликоподшипники ZARN (для монтажа в отверстие) ZARF (для фланцевого монтажа) используются для применения с высочайшей точностью и жесткостью.
VDMA
От бундестага до верстака
Мера эффективности
Шеффлер хочет укрепить промышленный сектор
Точная интерпретация
Оптимально подобранные и разработанные продукты должны предоставить клиентам Schaeffler заметное конкурентное преимущество. Компания Bearinx предлагает онлайновую версию Easy Ballscrew, специально разработанную для винтовых приводов. Программный инструмент учитывает, среди прочего, нелинейное поведение упругих пружин элементов качения, упругость подшипниковых колец, смещения угла давления, связанные с нагрузкой, и реальное контактное давление при перекосе, а также влияние профилирования элементов качения на контактное давление. Также учитываются конструктивные воздействия, такие как соединение подшипника с валом, материал вала, смазка и степень загрязнения.
Программа предоставляет четыре стандартных подшипниковых узла для винтовых приводов в качестве предварительно сконфигурированных расчетных моделей: односторонний фиксированный подшипник, фиксированный / плавающий подшипник, фиксированный фиксированный подшипник (растяжение шпинделя с контргайкой) и фиксированный фиксированный подшипник (растяжение шпинделя с прокладкой). Легкий шариковый винт Bearinx-online рассчитывает минимальную статическую нагрузку и измененный эталонный срок службы для всех подшипниковых узлов. Для подшипников с фиксированной и неподвижной опорой также выводятся сила растяжения шпинделя и значение для эффективного вращения шпинделя при растяжении, а также все значения параметров сборки. Обмен расчетным файлом с инженерной службой Schaeffler возможен в любое время. (Ш)
