Доступное пространство в кабинах строительной и сельскохозяйственной техники уменьшается. Поэтому части модулей управления производительностью и контроля часто приходится устанавливать снаружи кабины. Это требует дополнительной защиты от пыли, влаги и других погодных воздействий. Компания Würth Elektronik ICS разработала соответствующий защитный кожух в двух вариантах для конкретного применения. Redline Power Box Medium и Redline Power Box Hybrid представлены под названием платформы продуктов Redline Power Boxes, обе из которых предлагают значительные преимущества по сравнению с ранее известными решениями.
Redline Power Box Medium - это компактное решение для дополнительных дистрибьюторов и систем управления. Это позволяет децентрализованно размещать нужные функции в непосредственной близости от потребителя, что не только уменьшает размер центральной электрической системы, но и усложняет электропроводку. Интеграция элементов управления, таких как небольшие элементы управления ICCS и модули micro-CAN, предлагает множество вариантов. Локальные функции, такие как гидравлические захваты или подъемные платформы, могут контролироваться непосредственно в месте установки через шину CAN, что уменьшает количество соединительных кабелей, необходимых в электрической системе автомобиля.
Стандартизированные компоненты сочетаются с различными вариантами конструкции печатной платы, поэтому решения, ориентированные на клиента, могут быть реализованы с минимальными усилиями по разработке.
В деталях:
- В герметичном корпусе имеется специальная печатная плата размером 85 x 70 мм (класс защиты IP 65), подходящая для всех распространенных гнезд для предохранителей и реле ICS.
- Встраиваемый интерфейс представляет собой 31-контактный сверхпрочный разъем с четырьмя сильноточными контактами для подключения сечений кабеля 6 мм² и 27 контактами с сечением кабеля до 2,5 мм².
- Назначение контактов осуществляется согласно запросу клиента.
Объединяет технологию печатных плат и медные шины

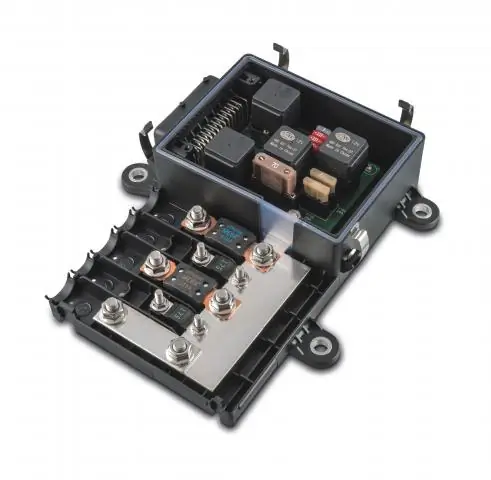

Redline Power Box Hybrid сочетает в себе технологию печатной платы и медные шины для высоких токов. Основные потенциалы отделены и закреплены рядом с аккумулятором. Потребитель около батареи извлекает выгоду из прямого переключения и плавкого предохранителя. Различные медные прутки позволяют индивидуальные варианты остановки.
В деталях:
- В стандартную комплектацию входят два гнезда для предохранителей MEGA и два MIDI, а также входной слот для дополнительного третьего предохранителя MEGA.
- Печатная плата расположена в герметичной части корпуса IP54 и может быть оснащена всеми доступными гнездами ICS, такими как mini, ATO и максимальный предохранитель, и всеми общими гнездами реле вплоть до гнезда сильноточных реле на площади приблизительно 90 мм x 90 мм.
- 42-контактный разъем с 6 сильноточными контактами с сечением кабеля от 2,8 до 2,5 мм2 и 36 Micro Timer II с 1,6 мм контактами с сечением кабеля до 1 мм2 используется в качестве подключаемого интерфейса.
Обзор преимуществ концепции платформы
С концепцией платформы Redline Power Boxes могут быть реализованы различные приложения и удовлетворены требования. Корпус стандартизирован - нет затрат на инструмент. Индивидуальная компоновка и сборка печатных плат для конкретного заказчика обеспечивают максимальную функциональность. Крышка корпуса собирается и разбирается без инструментов. Высокие классы защиты IP гарантируют высокий уровень безопасности. Индивидуальные проекты для клиентов, от принципиальной схемы до готового продукта, реализуются быстро и легко. Компания Würth Elektronik ICS с коробками питания Redline предлагает экономичные, модульные и надежные решения для различных типов коммерческих транспортных средств.
Вюрт Электроник на Баума
Bauma 2016 с 11 по 17 апреля в Мюнхене предлагает возможность познакомиться с новыми системами. В зале 5, стенд 306, Würth Elektronik ICS представляет обзор всего ассортимента продукции, включая коробки питания Redline. (Уд)
