Производитель систем выдувного формования не был удовлетворен сроком службы линейных направляющих, по которым движутся закрывающие пластины инструмента. После анализа причин отказа NSK рекомендовал перейти на линейные направляющие серии NH, которые отличаются, помимо прочего, высокой нагрузочной способностью и длительным сроком службы даже при ударных и ударных нагрузках.
Высокие требования к линейным направляющим
Закрывающие пластины систем выдувного формования перемещаются по линейным направляющим, к которым предъявляются высокие требования. Потому что системы, которые производят полые тела, такие как пластиковые бутылки, работают с коротким временем цикла и высокими усилиями зажима.
Производитель этих систем жаловался на клиента, потому что линейные направляющие показали видимый износ примерно через год. Поставщик линейных направляющих допустил несоответствия, то есть неточности при сборке, которые несет ответственность изготовитель станка.
В этой ситуации экспертам NSK было предложено провести оценку. На самом деле они обнаружили минимальные смещения, но, по словам компании, они не были основной причиной повреждения направляющих. В то же время они должны были продемонстрировать, что номинальные значения базовой нагрузки, указанные производителем, были рассчитаны с использованием метода, результаты которого далеки от действительных формул ISO.
Обмен существующих туров

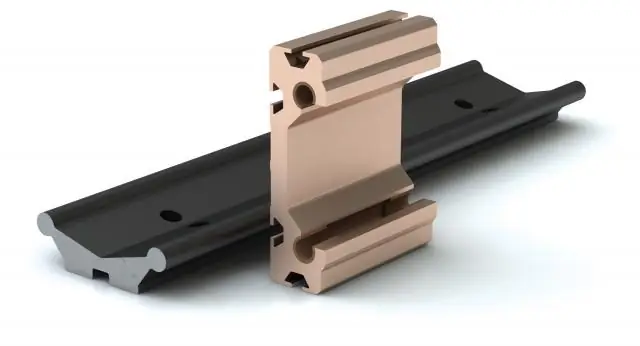

Рекомендация NSK состояла в том, чтобы заменить существующие руководства на серии NH. Благодаря своей оптимизированной конструкции эти линейные направляющие, как правило, должны иметь длительный срок службы, но, в частности, при динамических нагрузках и перегрузках, а также при ударных и ударных нагрузках, которые неизбежны при использовании в системах выдувного формования.
Соответствующие значения серии NH были определены на основе стандартов ISO, что, как показано на примере, приведенном здесь, не является само собой разумеющимся для линейных направляющих. Часто приводятся значения из испытаний, которые не проводились в условиях ISO.
По данным компании, производитель систем выдувного формования смог значительно снизить подверженность износу зажимных узлов и теперь перевел всю свою линейку машин на линейные направляющие NH.
