E³.series уже поддерживал многократное использование схемных модулей в предыдущих версиях с возможностью сохранения подсхем в библиотеке и вставки их в новые проекты с функциями автоматического подключения. Начиная с выпуска 2018, подсхемы также можно экспортировать вместе с назначением их структурных узлов и их атрибутами и импортировать в новые проекты. Это создало предпосылку для автоматического создания принципиальных схем из сохраненных схем с помощью конфигураторов.
Иллюстрация вариантов и опций схемы, которая поддерживается в E³.series как часть настраиваемого выбора в дереве структуры (список деталей на 150%), была расширена, так что в версии 2018 несколько штекеров с различными вариантами и опциями могут отображаться с использованием одного символа. Если сигналы на разъемах блоков компонентов блоков изменены, их можно взять из базы данных.

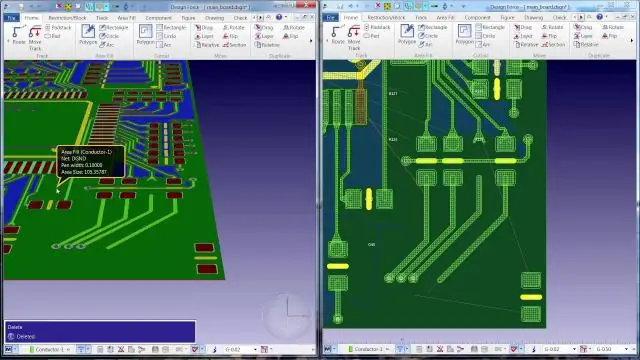

Картинная галерея
Картинная галерея с 5 картинками
Планирование топологии в E³.series получило дальнейшее развитие, так что пространство для установки вводится, когда элемент оборудования размещен и подключен к открытым соединениям. Компоненты, которые не размещены, могут быть размещены одновременно с помощью одной команды.
Упрощенный доступ к соответствующей информации
Вызов подробной информации в принципиальной схеме, схеме кабелей и на плате форм был пересмотрен с целью наилучшего соответствия требованиям опытных пользователей. Начиная с версии 2018, соответствующий символ предварительного просмотра компонента отображается, когда выбран тип компонента. Представления таблицы оборудования могут быть сохранены в виде шаблона и перезагружены), так что соответствующее информационное содержание может быть предоставлено для различных рабочих этапов. Дополнительные представления, такие как гофрированные шланги, можно создавать с помощью определяемых пользователем типов линий с помощью файла шрифтов и последовательно применять к графическим элементам.
Расширенные функции сортировки и выбора
Упрощенная работа была обеспечена дополнительными функциями сортировки и выбора. Это относится к внутренней / внешней сортировке в диаграмме клемм и таблице клемм, в которой, помимо сортировки по системе и местоположению, вы можете выбрать сортировку только по системе или по местоположению. Ядра в динамических кабелях и проводах могут быть перенумерованы в дереве оборудования, а отдельные типы объектов (например, тексты) могут быть исключены из выбора или отфильтрованы. При автоматическом расчете путей подключения в шкафу управления (авто-маршрутизация) теперь дополнительно учитывается эквивалентность имени в дополнение к эквивалентности сигнала, так что последующие исправления больше не нужны. (Ага)
