Везде, где предъявляются высокие требования к производительности резки и качеству поверхности, используются высокоскоростные фрезерные станки. Компания Röders Tec GmbH, один из ведущих производителей в секторе высокоскоростной резки (HCS), использует мониторы простоя от Phoenix Contact для контроля движения высокодинамичных приводов. Поскольку дополнительные датчики движения не требуются, модули снижают трудозатраты и затраты на ввод в эксплуатацию.
Станки HSC компании, из которых более 2500 установлены в более чем 50 странах, используются, помимо прочего, для изготовления сложных геометрий со специальными поверхностями для медицинской техники, а также для изготовления микроформ или штампов для монет.
Требование: отложенная разблокировка
Главный шпиндель высокоскоростного фрезерного станка движется со скоростью до 90000 мин -1, Чтобы защитить обслуживающий персонал от возникающих опасностей, рабочая зона защищена - как обычно с обрабатывающими центрами - подвижным защитным устройством. Стандарт продукции EN 12417, который может использоваться для безопасности станков и обрабатывающих центров, также требует, чтобы защитный кожух не открывался до тех пор, пока опасное движение не прекратится. Для этой цели оператор машины должен использовать защиту с защитной блокировкой, в результате чего контроль времени или контроль состояния покоя должны обеспечивать замедленную разблокировку. По сравнению с контролем времени, мониторинг покоя имеет то преимущество, что опасное движение фактически контролируется. Сигнал безопасного останова или расцепления генерируется только после выключения привода и выбега. С контролем времени защитная дверь может быть открыта через заданный промежуток времени, так что шпиндель теоретически все еще может двигаться.
Картинная галерея
Картинная галерея с 5 картинками
На этом фоне Phoenix Contact предлагает защитное реле PSR-MM25 из семейства продуктов PSR-motion, датчик бездействия в режиме ожидания, который контролирует одно- и трехфазные двигатели переменного тока и двигатели постоянного тока.
Решение: мониторинг без датчика
Измерительные входы узкого модуля 12,5 мм подключаются напрямую через соединительные кабели двигателя. Поэтому обычные датчики, такие как датчики или бесконтактные переключатели, которые также должны быть прикреплены к движению, не являются необходимыми для этого типа мониторинга. «В отличие от оценки внешних датчиков, бездатчиковый мониторинг может быть легко интегрирован в концепцию нашей машины», - подтверждает Олаф Хартманн, отвечающий за электрическую конструкцию машин HSC в Röders Tec. «Решение Phoenix Contact также оказалось очень устойчивым к внешним воздействиям».
Вместо обработки сигналов от датчиков движения PSR-MM25 анализирует остаточное напряжение, генерируемое в обмотках двигателя. Если напряжение, вызванное остаточной намагниченностью, ниже переменного порога, модуль сигнализирует об остановке двигателя, активируя безопасный выход реле. Поскольку порог напряжения можно установить в диапазоне от 50 мВ до 500 мВ, монитор состояния покоя можно адаптировать к различным вариантам двигателя. С дополнительной настраиваемой задержкой выходы PSR-MM25 включаются только после того, как пороговое значение напряжения сброшено, а затем время задержки истекает.
безопасности
Как безопасность может повысить производительность во времена Индустрии 4.0
Совет: пользователь отвечает требованиям безопасности машин 2018 Когда речь идет о функциональной безопасности машин и систем, основное внимание по-прежнему уделяется защите людей, которые работают над ним каждый день на заводах по всему миру. На 6-м совещании пользователей по безопасности машин, которое состоится 26 сентября 2018 года, вы узнаете, как обеспечить функциональную безопасность ваших машин и систем в соответствии со стандартами: Конгресс помогает проектировщикам, разработчикам, производителям и операторам разрабатывать функциональную безопасность своих машин и систем таким образом, чтобы Он соответствует требованиям Директивы по машинному оборудованию даже в условиях разумной фабрики.
Обратите внимание на информацию о событии: встреча пользователей для безопасности машины
«В зависимости от производственной задачи станка HSC, существуют различные решения для обработки и, следовательно, большой спектр основных шпинделей. Поскольку функция контроля монитора в состоянии покоя работает независимо от используемого типа шпинделя, PSR-MM25 может использоваться для нас универсально », - объясняет Олаф Хартманн.
Для обработки на станке HSC сигнал безопасного останова PSR-MM25 связан с сигналом включения ключевого переключателя. Результирующий сигнал затем управляет магнитом запирающего устройства, чтобы оператор мог открыть защитную дверь. Чтобы предотвратить неожиданный запуск при открытом защитном устройстве, контакторы двигателя шпинделя отключаются, когда защитная дверца разблокирована.
Нормативные требования

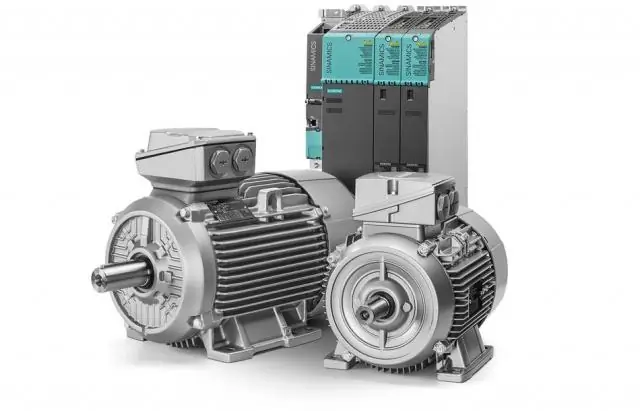

Принцип измерения PSR-MM25 подходит для подключения к регулируемым и нерегулируемым электродвигателям. Это позволяет контролировать приводы, которые управляются либо через преобразователи частоты, контакторы двигателя или полупроводниковые контакторы. В качестве части функциональной безопасности, соответствующие нормативные требования предъявляются к запирающему устройству и, следовательно, также к разблокировке защитного запирания. Безопасный монитор покоя PSR-MM25 может использоваться для применений до категории 3 и PL e согласно EN ISO 13849-1 и SIL 3 согласно EN / IEC 62061.
Благодаря беспроблемной интеграции в концепцию привода приложения, описанная технология особенно подходит для контроля останова на станках и деревообрабатывающих станках, а также на роликовых приводах и центрифугах. Благодаря небольшой ширине в 12,5 мм PSR-MM25 также можно использовать в замкнутых пространствах в шкафу управления и для дооснащения в рамках мер по модернизации. (Ш)
Ганновер Мессе 2018: зал 9, стенд F40
Безопасность машины
Системы безопасности установки для устройств защитного переключения
Сборник правил безопасности машин 2017 года
К счастью, есть функциональная безопасность
* Удо Таппе работает в области безопасности сбыта продукции в Phoenix Contact Electronics GmbH в Бад-Пирмонте.
