Летом температура может достигать 50 ° C, а зимой термометр часто ползет значительно ниже предела нулевого градуса. Атмосфера содержит большое количество аммиака с относительной влажностью до 100%. Мы говорим не об атмосфере на далекой планете, а об условиях окружающей среды доильного зала в сарае для молочных коров.
Производитель систем доильного зала искал источник питания постоянного тока с непрерывной мощностью около 250 Вт. Широкий диапазон входных сигналов должен обеспечить возможность использования устройства на молочных фермах по всему миру. На самом деле ничего особенного, если бы относительно высокая степень защиты IP54 не была одним из граничных условий. В конюшнях может быть очень тепло, иногда очень пыльно, в воздухе содержится агрессивный аммиак, и при очистке систем нельзя исключать попадания струи воды. В любом случае защита персонала от опасного контактного напряжения является обязательной.
Картинная галерея
Сделанный на заказ источник питания
Разработчики не нашли на рынке серийное устройство, отвечающее их требованиям, и наконец обратились к TDK Lambda. Потому что пользователям дешевле, особенно если у них нет собственных ноу-хау в области электроники, получить готовое к установке решение из одного источника, чем самостоятельно вводить в эксплуатацию различных поставщиков. А разработка специальных решений является частью имиджа TDK Lambda. В южной Германии, в Ахерне, группа, работающая по всему миру, управляет филиалом «Power + Solutions». Команда из 15 сотрудников занимается выполнением запросов клиентов, которые не могут быть удовлетворены с каталогом товаров.

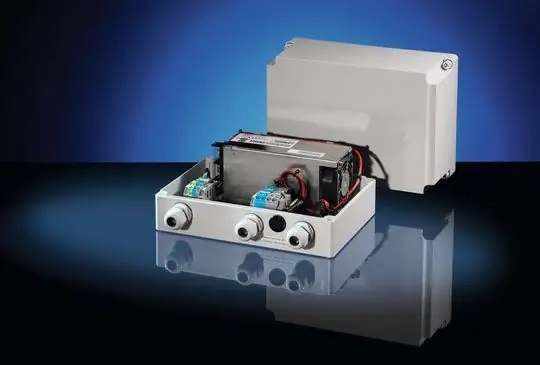

Для проекта инженеры выбрали устройство из серии HWS-300 мощностью 240 Вт. Источники питания имеют широкодиапазонный вход для напряжений переменного тока от 85 В до 265 В с компенсацией реактивного тока в соответствии с EN 61000-3-2. Одно из требований уже снято. Чтобы обеспечить класс защиты IP54, специалисты установили устройство вместе с дополнительными соединительными клеммами в герметичном пластиковом корпусе. Вентилятор, принадлежащий блоку питания, обеспечивает циркуляцию воздуха внутри корпуса, но было неясно, обеспечивает ли пластиковый корпус достаточный теплообмен с окружающей средой.
Избегайте температурного стресса
Томас Бенц, который возглавлял проект: «Если источники питания выходят из строя, причиной часто является температурный стресс. Вот почему мы уделяем большое внимание тому, чтобы все важные компоненты работали значительно ниже своих температурных характеристик. Это одна из самых безопасных мер для обеспечения долгосрочной стабильности наших решений ». Поэтому испытания проводились в требуемых условиях окружающей среды. Поскольку некоторые электролитические конденсаторы достигли слишком высоких температур, инженеры TDK решили оснастить источник питания электролитическими конденсаторами более высокого температурного класса, чтобы гарантировать требуемый срок службы даже в этих условиях. После того, как специальное решение «Блок питания в пластиковом корпусе» прошло серию практических испытаний у заказчика, TDK-Lambda была запущена в серийное производство.
С ростом электроники и технологий автоматизации потребность в индивидуальном блоке питания возрастает. Новые приложения приводят к частично необычным потребностям. Часто возникают стесненные условия установки или суровые условия окружающей среды, такие как соленый воздух в морской среде, механические воздействия или электромагнитные помехи. Заказчик ищет надежное решение. Это может включать в себя специальное покрытие на материнской плате в качестве защиты от эрозии или дополнительную фиксацию отдельных компонентов, чтобы приспособить устройства к ударам или вибрации. Замена отдельных частей корпуса другим материалом в пользу лучшей ЭМС - возможностей много.
Семинар «Качество напряжения и помехи в сети» предоставляет основы для выявления неисправностей в сети, реализации концепций измерений и анализа данных измерений.
Следующая информация

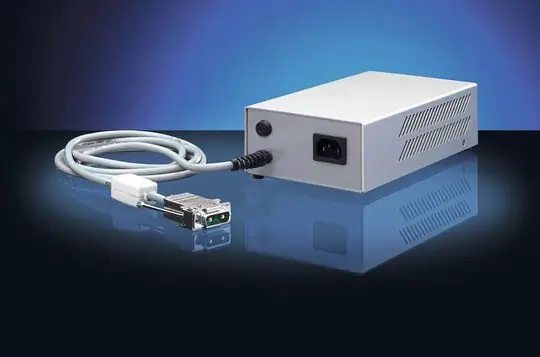

Готовый к подключению блок питания с кабелем и вилкой
Проблемы не всегда сложные, электрические. Управляющий директор поставщика торговых автоматов говорит: «Нам нужны источники питания для наших торговых автоматов в соответствии со стандартом NEC Class 2. Однако мы не являемся инженерами-электриками и искали простое в использовании решение для наших монтажников и полевого персонала. TDK-Lambda настраивает источник питания для нас, готовый для подключения с помощью кабеля и штекера ». Томас Бенц из TDK-Lambda описывает решение:« Мы устанавливаем стандартный блок питания в металлическом корпусе, указанном заказчиком, и снабжаем его специальным соединительным кабелем с фильтром и штекером. По сравнению с самодельным решением, клиент не должен беспокоиться о безопасности своего устройства,все необходимые тесты безопасности уже полностью проверены и задокументированы для решения, которое мы разработали ». И он продолжает:« Нас часто спрашивают о «всестороннем беззаботном пакете», так как это просто облегчает жизнь клиента. Наши клиенты также ценят «универсальные покупки», потому что они могут избавить себя от необходимости обращаться к другому поставщику услуг. Даже в случае технических запросов или жалоб они не будут переданы от одного поставщика другому ». Даже в случае технических запросов или жалоб они не будут переданы от одного поставщика другому ». Даже в случае технических запросов или жалоб они не будут переданы от одного поставщика другому ».
5-й Пауэр Пауэр
Правильно выбирайте и используйте преобразователи AC / DC и DC / DC
Блок питания от модульной системы
Техники из Achern имеют хорошо укомплектованный «комплект TDK» с проверенными и проверенными решениями. Разработчикам не нужно каждый раз изобретать велосипед, потому что когда дело доходит до разработки систем и схем, они могут полагаться на проверенные топологии источников питания, надежные модули и библиотеку проверенных компонентов схемы. Выбор активных и пассивных компонентов очень важен для TDK Lambda. Все установленные компоненты соответствуют требованиям качества и надежности TDK Lambda Group. Бернхард Ключат - менеджер по развитию бизнеса TDK Lambda. Он говорит: «Местное сотрудничество с отобранными компаниями среднего размера в сочетании с всемирной закупочной организацией дает преимущества с точки зрения сроков поставки и стоимости. Таким образом, мы также можем предложить специальные решения на доступных условиях ».
Практический форум по 3D-печатной электронике. На 3-м практическом форуме «3D-печатная электроника» специалисты и разработчики обсудят будущее производства электроники. Форум состоится 10 июля 2019 года.
Больше информации: практический форум 3D печатной электроники
Разработчики имеют в своем распоряжении технические возможности глобальной компании для испытаний и необходимых согласований. Это включает в себя весь арсенал испытательных систем, от испытаний на электромагнитную совместимость до механических испытаний, таких как вибрация и ударопрочность, до испытаний на высокое напряжение и изоляцию. Для серийного производства получены все необходимые разрешения, например, испытания на безопасность в соответствии с различными стандартами IEC и UL. Сертификация CE является обязательной. Специальные сертификаты, например, для медицинских или военных целей, могут быть получены по запросу.
«Разработки в рамках решения Power + обычно приводят к серийному производству, но мы уже разработали уникальные решения», - говорит Ключев и продолжает: «Наши решения - это не просто модификация серийного продукта, но, при желании, отдельные продукты. все необходимые сертификаты для соответствующих областей применения."

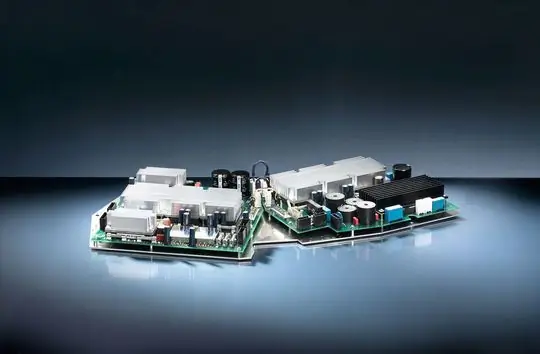

Индивидуальный блок питания для компьютерных томографов
Например, для вращающегося гентри компьютерного томографа был разработан блок питания с несколькими выходными напряжениями, чтобы удовлетворить стесненным условиям установки. Особенность: компоненты должны выдерживать центробежные силы из-за большого числа оборотов гентри. Для испытаний TDK-Lambda построила «карусель» с регулируемой скоростью. Ключат: «Мы всегда придумываем решение, мы не хотим отсылать клиентов».
