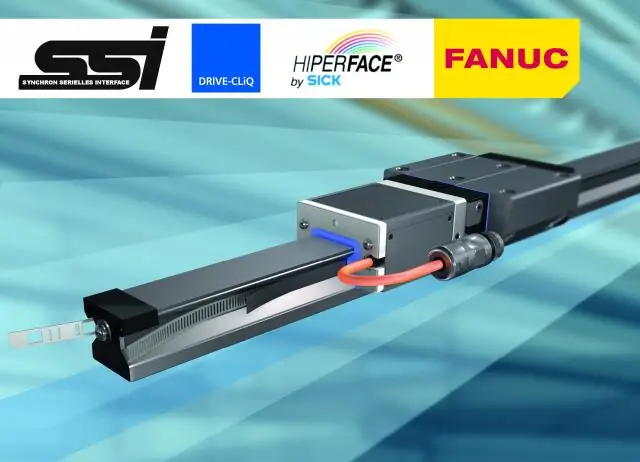

Этот интерфейс на основе Ethernet распознает электронную паспортную табличку высокоточной и надежной новой системы измерения абсолютного значения. Ввод в эксплуатацию за считанные минуты стал возможен с момента выхода на рынок совместно с Hiperface и приводами Rexroth Indra-Drive. В дополнение к интерфейсу SSI, IMS-A теперь полностью поддерживает универсальное использование в станках, для аддитивных производственных процессов и других приложений с высокими требованиями к точности.
Ускоренный ввод в эксплуатацию
Комбинация направления и измерения в одной сборке значительно снижает механические сборочные работы в машине. Интерфейс Drive-Cliq теперь также сокращает ввод в эксплуатацию при использовании приводов и органов управления от Siemens. При использовании системы энкодера Plug & Play инженер по вводу в эксплуатацию определяет только соответствующую нулевую точку машины и измерительную секцию. В дополнение к запросу диагностической информации, вся другая информация с электронной таблички IMS-A автоматически передается через Drive-Cliq.
Абсолютная позиция передается с разрешением 25 нм, точность повторения лучше +/- 0,25 мкм. Интегрированный измерительный стандарт доступен с точностью до +/- 3 мкм / м и находится в диапазоне стеклянных шкал. Пользователи могут использовать несколько направляющих кареток с IMS-A независимо друг от друга на профильной рейке длиной до 4500 мм и без каких-либо ограничений с точки зрения точности. Даже после сбоя питания, измерительная система сообщает точное положение оси, когда она снова включается без опорного хода.
Бесконтактный и без износа
Система измерения абсолютного положения, встроенная в линейные направляющие, работает бесконтактно и, следовательно, не изнашивается. Даже в рабочих помещениях с охлаждающими смазочными материалами, пылью, стружкой и другими загрязнителями, IMS-A не требует каких-либо сложных и энергоемких уплотнительных воздушных устройств. Это также исключает необходимость регулярной замены или очистки, которая необходима для стеклянных весов в этих условиях. Машины не доступны в течение этого времени.
Измерительная система нечувствительна к магнитным полям, вибрациям и ударам, а датчики и измерительная электроника защищены в корпусе на передней части каретки. Это экономит пространство дизайнеров для внешних измерительных систем. Рельсовые направляющие, оборудованные IMS-A, встраиваются в существующие концепции машин практически во всех случаях без изменений конструкции. (JV)
