Система измерения хода цилиндра SGH10 использует совершенно иной технологический подход, чем системы измерения, широко распространенные на рынке, основанные на магнитострикционной, индуктивной или холловской технологии. В отличие от этих систем, механизм записи троса используется для записи хода, который устанавливается непосредственно в цилиндре.
Абсолютное определение положения цилиндра

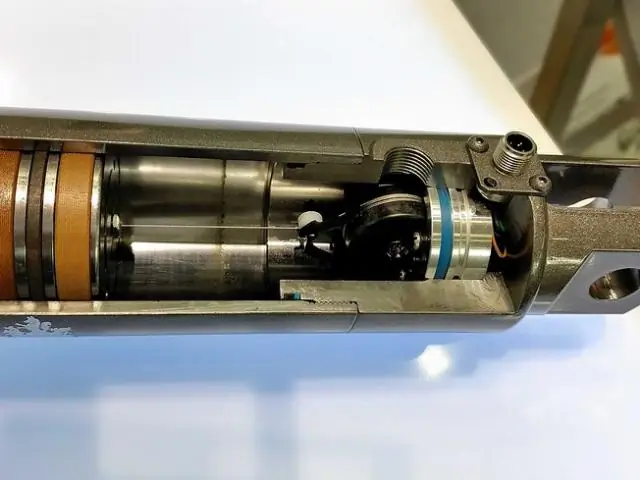

Трос тросового механизма зацеплен в головку поршня. Если цилиндр выдвигается, веревка, намотанная на барабан, вытягивается. Результирующее вращение кабельного барабана регистрируется электроникой датчика без контакта и преобразуется в линейный путь. Это обеспечивает точное и абсолютное определение положения цилиндра в любое время. Магниты, используемые для обнаружения вращения, сканируются электроникой через стойкую к давлению опорную плиту SGH10.
Картинная галерея
Фотогалерея с 9 картинками
Электроника полностью герметизирована на стороне без давления системы. Вся измерительная система встроена в цилиндр и, таким образом, оптимально защищена от внешних условий. Очевидное преимущество: в отличие от измерительных систем, установленных снаружи на цилиндре, сенсорная система не может быть повреждена летающими частями или подвержена влиянию или разрушению под воздействием окружающей среды.
Пустое сверление поршня не нужно
Другая революция происходит в снижении затрат на интеграцию системы в цилиндре. Поскольку в предыдущих измерительных системах стержень датчика должен был быть встроен в поршень по всему пути измерения, часто необходимы длинные и высокоточные отверстия поршня. Это не только дорого, но и ослабляет структуру поршня.
датчиков
Интеллектуальные промышленные грузовики благодаря интеллектуальным датчикам
С системой измерения хода SGH10 для прикрепления каната необходима только небольшая резьба в поршне. В результате система достигает большого потенциала экономии с точки зрения времени производства и, в конечном итоге, общей стоимости гидравлических цилиндров. Чем больше длина хода, тем больше потенциал экономии денежных средств. И производители цилиндров, машиностроители и конечные потребители извлекают из этого выгоду.
Дополнительная информация о датчике тросового провода SGH10 получает награду i-NOVO
Канатный энкодер SGH10 был представлен в рамках SPS IPC Drives 2015 как мировая премьера Siko. Это вызвало сенсацию с его новой функциональностью. И не только это: он получил награду i-NOVO Tech Award, которая была вручена промышленным онлайн-порталом DirectIndustry во время выставки.
Награда i-NOVO Tech Award присуждается продуктам, которые характеризуются инновационными применениями, такими как разработка новой технологии или технологическая инновация в процессе производства.
Может также быть встроен в телескопические цилиндры
Еще один важный момент: в отличие от описанных альтернативных измерительных систем, технология измерения SGH может даже использоваться в телескопических цилиндрах. Это дает разработчикам совершенно новые возможности для разработки ориентированных на будущее систем помощи и дополнительных функций в мобильных машинах. (JV)
