Насос с боковым каналом SHP подходит для перекачивания не содержащих твердых веществ, химических и нефтехимических жидкостей, сред с повышенным содержанием газа до примерно 20 процентов по объему, и особенно жидких газов и котлов с низким содержанием газа, таких как те, которые присутствуют на нефтеперерабатывающих заводах и подвергаются дальнейшей обработке. Для использования в нефтегазовой промышленности Sero PumpSystems разработала SHP в строгом соответствии с действующими в США правилами нефтепереработки API 610 и международным руководством EN ISO 13709.
Картинная галерея
Картинная галерея с 5 картинками
В то же время он был спроектирован как двухствольный насос: его два массивных корпуса, несущих давление, вокруг гидравлической области высокого давления отвечают самым высоким требованиям безопасности в суровых и обычно взрывоопасных областях применения. Например, внешняя оболочка имеет винтовое соединение для присоединения к процессу, в которое может быть установлен стандартный датчик давления: таким образом, можно надежно обнаружить утечку на внутренней оболочке, в то время как внешняя оболочка остается абсолютно герметичной - технология обработки ключевых слов 4.0. «Охрана труда и окружающей среды в сочетании с надежностью и доступностью. Для нас в PCK это было необходимым условием даже для рассмотрения вопроса об использовании этой новой инновационной технологии насосов высокого давления при модернизации насосной станции », - говорит Фрэнк Старгардт. Руководитель службы поддержки подрядчиков в PCK в Шведте-на-Одере и руководитель проекта по модернизации. «Сегодня - после двух лет эксплуатации - мы можем сказать, что переход от техобслуживания и дорогостоящих насосов прямого вытеснения к насосу бокового канала SHP был правильным и перспективным решением».
Знание - конкурентное преимущество! Будьте в курсе: с нашей новостной рассылкой редакторы практики строительства информируют вас каждый вторник и пятницу о темах, новостях и тенденциях в отрасли.
Подпишись сейчас
PCK Schwedt: один из крупнейших предприятий по переработке сырой нефти в Германии
PCK Raffinerie GmbH в Шведте перерабатывает около 12 миллионов тонн сырой нефти в нефтепродукты и продукты нефтехимии каждый год. Основными видами продукции являются дизельное топливо, бензин, керосин, сжиженный газ, мазут и битум. Кроме того, PCK был одним из первых нефтеперерабатывающих заводов в Германии, который использовал биотопливо, и в настоящее время является основным производителем высококачественных компонентов биотоплива. PCK является одним из самых эффективных и современных нефтеперерабатывающих заводов в Европе, в том числе потому, что компания открыта для технических инноваций: за последние 20 лет акционеры PCK - три международные компании по добыче минерального масла - вложили около двух миллиардов евро в охрану окружающей среды и новые технологии.,
Гидравлический цилиндр
Что такое гидравлический цилиндр? Определение, функции и примеры применения
Боковой канал насоса ШП не только выигрывает при сравнении затрат …

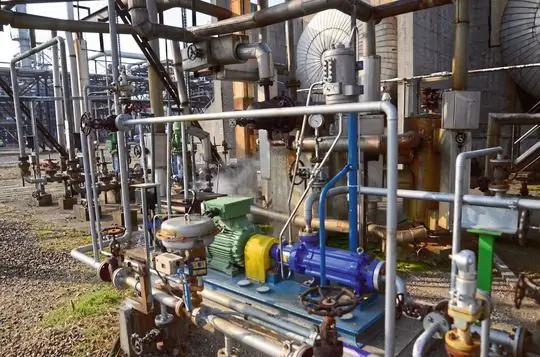

Имея это в виду, Фрэнк Старгардт и его команда взяли на себя задачу модернизации насосной станции, где два избыточных поршневых насоса прямого вытеснения до сих пор перекачивали относительно небольшое количество изобутана, сжиженного под давлением, с большими перепадами давления. «Модернизация была необходима с эксплуатационной точки зрения, потому что проблемы с приводом и гидравликой возникали все чаще и чаще на поршневых мембранных насосах», - сообщает руководитель проекта. «Это привело к высоким затратам на ремонт и техническое обслуживание, которые мы определенно хотели получить под контроль». Принципиально возможное использование одноступенчатого центробежного насоса с редуктором было исключено по разным причинам. «Покупать дорого, слишком шумно для эксплуатации, слишком сложно и сложно поставлять и обслуживать запасные части», - заключил Фрэнк Старгардт.«Ситуация с насосом с боковым каналом SHP была совершенно иной: экономически выгодное приобретение, не требующее обслуживания в повседневной эксплуатации, быстрая доступность самого насоса, а также возможных запасных частей, а также быстрая поддержка напрямую от производителя и через наших известных партнеров по обслуживанию насосов, полностью интегрированных в нефтеперерабатывающий завод."
… но и технологий
Кроме того, были достигнуты ощутимые преимущества с точки зрения конвейерной и конструкторской технологии для компактного SHP, который может быть сконфигурирован до восьми ступеней - тем более что насосы с боковым каналом в любом случае сочетают в себе преимущества поршневых и центробежных насосов, но не их недостатки. Насосы с боковым каналом в целом и новый SHP в частности предназначены для сочетания небольших объемов доставки с большими высотами доставки. В крайних случаях SHP достигает напора подачи чуть менее 1200 м со скоростью подачи всего 1 м³ / ч и начинается там одновременно со значением NPSHR 19 см, что значительно упрощает структурную интеграцию SHP в процесс и делает его чрезвычайно рентабельным. Еще одним из особых свойств, которые особенно важны в среде нефтеперерабатывающего завода, является возможность транспортировки очень низкой вязкости и / или насыщенных газом сред,без потока в процессе взлома. Хотя практика показывает, что центробежные насосы со средой с газовой нагрузкой всего 5-8% больше не могут гарантировать надежную перекачку, а некоторые поршневые насосы прямого вытеснения вообще не могут выдерживать газовую примесь, SHP способна без проблем транспортировать даже газовые компоненты до 20 процентов. что поток полностью перекрыт. «Низкий NPSHR насоса является большим преимуществом, - говорит Фрэнк Старгардт, - требуемая высота впускного отверстия может быть минимальной. Перепад давления пара из-за относительно больших колебаний температуры летом и зимой практически не играет роли ». Благодаря этой концепции, SHP всегда оснащается так называемой ступенью NPSH, состоящей из крыльчатки центробежного насоса и запатентованного осевого спирального корпуса,что позволяет без кавитационной доставки близко к давлению пара.
пневматика
Что такое пневматика? Функция, преимущества и применение объяснил
Философия API 610 и EN ISO 13709 перенесена в SHP
Разработав насос в соответствии с API 610 и EN ISO 13709, Sero удалось внедрить стандартные спецификации этого набора правил для нефтеперерабатывающего завода, которые фактически относятся к центробежным насосам, за некоторыми исключениями, связанными с принципами. Все основные конструкторские требования, особенно те, которые в конечном итоге актуальны для пользователей нефтегазовой отрасли, полностью удовлетворены МГЭС. Это была особая проблема, поскольку технология боковых каналов нигде не фигурирует в наборе правил API примерно на 200 страниц, и некоторые детали конструкции классических насосов боковых каналов не могут быть приняты в соответствии с правилами. Для насоса высокого давления SHP необходимо было разработать много новых детальных решений.
Насосы с боковым каналом от Sero занимают технологическую нишу между обычным диапазоном объемного давления поршневого насоса и центробежными насосами - и тем самым объединяют преимущества обоих принципов доставки. С SHP компания запустила функционально и экономически выгодную альтернативу замены, которая - не только на таких НПЗ, как PCK, - обеспечивает более экономичную и перспективную модернизацию насосных станций.
* Дипл.-инж. (FH) Фрэнк Хассерт, руководитель отдела технологии / управления качеством, Sero Pumpsystems GmbH, Меккесхайм
