С помощью систем внутренней изоляции здания могут быть отремонтированы энергосберегающим способом, где внешняя изоляция невозможна.
По-прежнему существуют строители, которые категорически отвергают внутреннюю изоляцию. И это, хотя преимущества каждой меры изоляции очевидны: тепловая энергия может быть сэкономлена, комфорт заметно повышается и можно избежать образования плесени (при правильном выполнении). Противники внутренней изоляции теперь отметят, что все эти преимущества применимы и к внешней изоляции. И нечего противостоять этому. Тем не менее, внешняя изоляция не возможна или чувствительна в каждом здании.
Если здания с перечисленными или достойными сохранности фасадами должны быть отремонтированы с точки зрения энергоэффективности, нет никакой альтернативы внутренней изоляции. Тем не менее, внешняя изоляция также может быть невозможна для зданий, которые не могут быть украшены аккуратным фасадом, например, если граница недостаточно толстая или если необходимого выравнивания зданий недостаточно. В других случаях для наружной теплоизоляции недостаточно выступа на крыше или его можно изготовить.
В дополнение к критериям выбивания для утепления фасада на стороне здания, существуют также критерии, основанные на разногласиях между владельцами здания. Только подумайте о жилом доме, который принадлежит совместно. Один владелец видит необходимость в обновлении энергии, другой не хочет об этом знать. Тогда часто нет альтернативы внутренней изоляции для желающих отремонтировать.
Кроме того, существуют здания, в которых внутренняя изоляция еще более ощутима, чем внешняя. В зданиях, которые используются только временно, например, в церквях, клубных домах или домах для отдыха, внутренняя изоляция позволяет нагреваться намного быстрее, поскольку массивная конструкция стены не требует обогрева.
Основы строительной физики
Целью любой меры по изоляции всегда является энергичное улучшение конструкции. Используемый материал и толщина материала приводят к тепловому сопротивлению R и коэффициенту теплопередачи U. Толщина изоляции определяется в зависимости от этих значений. Высокие требования EnEV 2009 не всегда реализуются в существующих зданиях, а внутренняя изоляция очень часто устанавливается. Потому что принцип «чем толще, тем лучше» не всегда применим к внутренней изоляции. С увеличением толщины изоляции физические риски здания возрастают, поэтому максимальная толщина изоляции не является автоматически лучшим решением. Если стандарты EnEV 2009 не могут быть реализованы, то целью является минимальная теплоизоляция в соответствии с DIN 4108-2. Минимальная теплоизоляция служит для предотвращения образования поверхностного конденсата (и, следовательно, образования плесени) и предназначена для обеспечения гигиенического климата в помещении для жителей и повышения теплового комфорта.
Неизолированные стены имеют значительно более низкую температуру, чем комнатный воздух, когда наружная температура прохладная. Эта разница температур воспринимается людьми как неудобная, потому что тело теряет лучистое тепло на холодную поверхность. При установке внутренней теплоизоляции температура на поверхности стены увеличивается, а разность температур между температурой воздуха в помещении и температурой поверхности стены снижается до низкого значения. В то же время, избегать сквозняков. В результате организм человека чувствует - даже при более низкой комнатной температуре! - больший комфорт.
Классическая облицовочная оболочка чрезвычайно гибкая. Он также может использоваться на неровных или не допускающих пригорания поверхностях, имеет хорошие изоляционные характеристики и эффективно улучшает звукоизоляционный эффект сплошной стены.
Как и все меры по утеплению, внутренняя утепление меняет строительную физику здания. По этой причине инвентаризация здания должна проводиться очень тщательно, а система должна быть точно адаптирована к ситуации. Благодаря установке системы внутренней изоляции теплопередача изнутри через стену наружу значительно снижается. Градиент температуры сдвигается в стене. Каменная кладка остывает больше при низких наружных температурах, и влага в каменной кладке высыхает медленнее. Поэтому особое внимание должно быть уделено управлению влажностью. Например, проливной дождь создает большую нагрузку на конструкцию. Функциональная защита от дождя (наружная штукатурка, водоотталкивающее, диффузионное покрытие, облицовочный кирпич, одежда,…) поэтому важно для изолированных стен. Восходящая влага также должна быть исключена. При необходимости необходимо принять соответствующие меры для предотвращения повышения влажности до того, как внутренняя изоляция и кладка высохнут.
Поскольку конструктивные тепловые мостики приводят к более холодным поверхностям компонентов, а они, в свою очередь, образуют конденсат, тепловые мостики должны быть устранены. Поэтому объединяющие потолки и внутренние стены должны быть изолированы подходящими решениями для деталей (например, изолирующим клином).
Серьезное повреждение влаги может возникнуть в результате обратного потока теплого комнатного воздуха на холодной стороне (задней части) изоляции и образовавшегося конденсата. По этой причине воздухонепроницаемая конструкция (например, посредством склеивания изоляционных плит по всей поверхности или других подходящих мер) является одним из наиболее важных требований при планировании и выполнении внутренней изоляции.
Какая система?
После того, как решение о внутренней изоляции было принято, все еще должно быть определено, какая система будет использоваться. В настоящее время существует бесчисленное множество систем, которые различаются по типу изоляционного материала, обработке, конструкции и особенно с точки зрения их диффузионного поведения. В последнем случае принципиально проводится различие между двумя вариантами: диффузионно-непроницаемыми или диффузионно-ограниченными (или ингибирующими диффузию) и открытыми диффузионными (или капиллярно-активными) системами.
Диффузионные и диффузионно-ограниченные системы
С помощью подходящих материалов и конструкций в диффузионных системах предотвращается проникновение влаги со стороны помещения в изоляционный материал. Пластиковые пенопласты, защищающие от диффузии, например, паронепроницаемые пленки или соответствующие материалы для покрытия, предотвращают диффузию пара в стенку. Сопротивление диффузии паробарьерной пленки должно быть достаточно большим, чтобы не было конденсации на холодной стороне изоляции и, следовательно, возможного ухудшения как существующей конструкции, так и изоляционного материала и его эффекта изоляции. Такая конструкция в принципе соответствует уровню техники, но требует особого внимания при проектировании, в частности, в пленочных соединениях, соединениях (окна, двери, полы, потолки) и проходах (трубопроводы,Розетки и пр.). Внутренняя изоляция с замедлителем пара имеет очень хорошие изоляционные свойства, несмотря на тонкую конструкцию. При правильном исполнении они обеспечивают надежную защиту от влаги изнутри и поэтому могут также использоваться в помещениях с высокой влажностью воздуха (например, в ванных комнатах и на кухнях).
В случае паронепроницаемых изоляционных панелей отдельная пленка не устанавливается, но сам изоляционный материал является практически паронепроницаемым, например Б. пеностекло или вакуумные панели. Изоляционные плиты полностью приклеены к основанию и могут быть оштукатурены, покрыты или покрыты со стороны помещения. Риск повреждения или ошибки проектирования по сравнению с системами с контролем паров ниже при использовании пеностекла, но обычно выше при использовании изоляции с вакуумной панелью. Однако использование дорогих изоляционных материалов, таких как вакуумные изоляционные плиты, все еще может быть полезным, особенно при ограничении толщины изоляции, например, в окнах, в нишах радиаторов или в филигранных строительных конструкциях.
Диффузионное уплотнение
Недостаток диффузионно-герметичных систем заключается в том, что такая конструкция стены вряд ли может способствовать буферизации колебаний влажности воздуха в помещении, что может быть компенсировано только в зданиях без систем кондиционирования воздуха путем замены оконного воздуха. Следовательно, при такой внутренней изоляции необходима постоянная и правильная вентиляция. Кроме того, предотвращается высыхание существующей конструкции внутри, как было бы иначе летом, что особенно необходимо для кирпичных и ферменных конструкций. Примерами паронепроницаемых систем внутренней изоляции являются вакуумные изоляционные панели (например, вакуумная внутренняя система изоляции weber.therm), пеностекло (например, пеностекло), твердые пенопластовые панели с соответствующим ламинированием (например, алюминий) или покрытие (например,Система внутренней изоляции Styrodur в сочетании с облицовкой плиткой) или изоляционный материал (например, минеральная вата, древесноволокнистые плиты, целлюлоза, конопля, лен, овечья шерсть) с плотной пароизоляцией.
Диффузионное торможение
Диффузионно-тормозные системы строятся аналогично диффузионно-герметичным системам. Влагоадаптивный паровой барьер, который используется вместо обычного, имеет переменное сопротивление диффузии и регулируется в зависимости от относительной влажности окружающей среды. Зимой, когда увеличивается риск образования конденсата, он препятствует проникновению влажного комнатного воздуха в конструкцию, летом он открыт для диффузии и, таким образом, способствует высыханию компонента в направлении помещения. Нет необходимости устанавливать отдельный уровень уплотнения, если сам изоляционный материал имеет высокое сопротивление диффузии.
Ингибирование диффузии
Системы, препятствующие диффузии, более безопасны в использовании, чем обычные конструкции с простой пароизоляцией, поскольку они все же позволяют влаге высыхать из конструкции. Примерами ингибирующей диффузию внутренней изоляции являются панели из жесткого пенопласта (например, система внутренней изоляции EPS weber.therm, система внутренней изоляции Styrodur), композитные панели из EPS и гипсокартона (например, Knauf InTherm, Rigitherm 032), композитные панели из гипсокартона и минеральной ваты, если встроен пароизоляционный слой (например, Rigitherm MW), древесная шерсть - Многослойные панели со встроенным пароизоляцией (например, Tektalan TK-DB от Knauf Insulation) или облицовочная оболочка с изоляцией из минеральной ваты и влагонепроницаемым пароизоляцией.
Доля капиллярно-активных систем внутренней изоляции неуклонно растет. Благодаря своей полностью проницаемой структуре они могут задерживать пики влаги в воздухе помещения.
Диффузионно-капиллярно-активные системы
Доля капиллярно-активных систем на рынке теплоизоляции в последние годы неуклонно растет. Эти системы не требуют пароизоляции или пароизоляции. И изоляционный материал, и верхнее покрытие проницаемы для водяного пара. Любая влага из комнатного воздуха поглощается, временно сохраняется в системе и выпускается обратно в помещение при низкой влажности воздуха в помещении. Таким образом, пики влаги в воздухе помещения забуферены, и на климат помещения положительно влияют. Поскольку в капиллярно-активных внутренних системах утепления можно практически исключить селективную влажность в области тепловых мостов, эти системы также особенно подходят для устранения плесени.
Капиллярно-активные системы внутренней изоляции существуют на рынке уже несколько лет и рекомендуются для использования без внутренних пароизоляций. Двумя основными, но не единственными материалами являются силикат кальция (например, системы от Calsitherm, epasit, Isotec, Getifix, Zero, …) и так называемые минеральные пены (например, системы от Alligator, Fema, Getifix, Heck, Keim, Knauf Perlite, quick-mix, Редстоун, Сен-Гобен Вебер, Сто, Мультиптор Итон, Ноль, …). Эти чрезвычайно пористые материалы обладают высокой капиллярной активностью и хорошей сорбционной способностью. Тем не менее, они, как правило, имеют более низкий эффект изоляции, чем парозащитные системы изоляции. По этой причине в течение многих лет предпринимались большие усилия для производства теплоизоляционных материалов с высокой теплоизоляционной способностью и в то же время капиллярной проводимостью. Различные, узкоспециализированные материалы теперь объединены. Например, Remmers в своей системе iQ-Therm сочетает в себе безопасность применения проверенных капиллярно-активных материалов на основе силиката кальция с высокими теплоизоляционными свойствами органических пен.
Основным продуктом является пенополиуретановая панель с высокой изоляцией, имеющая регулярные перфорации перпендикулярно поверхности, заполненные минеральным раствором с высокой капиллярной активностью. Плиты соединяются с поверхностями внутренних стен скоординированным минеральным клеевым раствором, а затем оштукатурены пористым минеральным легким раствором. Даже с тонкой 30-миллиметровой пластиной эта система обеспечивает очень низкое значение лямбды (теплопроводность), а также капиллярную способность переноса влаги, которая может удалить все ожидаемые содержания влаги в конструкции.
В дополнение к упомянутым изоляционным материалам, капиллярно-активные системы внутренней изоляции могут быть также достигнуты с помощью изоляционных плит из древесного волокна (например, от Gutex, Pavatex, …).
Система iQ-Therm от Remmers сочетает в себе безопасность применения капиллярно-активных систем с высокими теплоизоляционными характеристиками органических пен: перфорированная пенополиуретановая плита в сочетании с минеральным раствором делает это возможным.
Альтернативы табличке
Везде, где было бы слишком сложно, громоздко или слишком дорого применять теплоизоляционные плиты, например, в случае изгибов, в старых зданиях с неровной кладкой, фахверковыми балками или в труднодоступных углах, следует использовать другие виды изоляции. В дополнение к изоляционным наполнителям или вдувной изоляции, в основном используются изоляционные штукатурки. Изоляционные штукатурки доступны с чисто минеральной композицией или с органическим легким заполнителем. В то время как заполнитель для чисто минеральных изоляционных штукатурок в основном представляет собой перлит вулканической породы, экструдированный полистирол (EPS) обычно используется в качестве органического легкого заполнителя. Чисто минеральные изолирующие штукатурки доступны, например, от Getifix, Heck, Klimasan Perlit, quick-mix или Redstone. Изоляционные штукатурки EPS включают драхолин, корму, быстросмешивающиеся, Sakret, Schwenk,Сен-Гобен Вебер, … в программе.
С помощью изолирующих штукатурок неровности в недрах можно легко компенсировать. При использовании в качестве внутренней изоляции это имеет то преимущество, что отсутствуют полости, в которых может образовываться или накапливаться конденсат. Изоляционные штукатурки также приспосабливаются к любой геометрической форме, и с их помощью можно воспроизвести внешний вид исторических штукатурных поверхностей. Тот факт, что изолирующие штукатурки используются редко, обусловлен их высокой теплопроводностью по сравнению с другими изоляционными материалами. Теплоизоляционные пластыри с органическими добавками имеют теплопроводность от 0,065 до 0,080 Вт / мК, а для неорганических добавок - от 0,075 до 0,10 Вт / мК. Это означает, что для достижения желаемого или предписанного эффекта изоляции необходимо применять относительно большую толщину слоя.
Изоляционные плиты аэрогеля имеют чрезвычайно низкие значения теплопроводности, поскольку имеют самые маленькие поры.
Хай-тек для стены
Благодаря новой изоляционной штукатурке, разработанной в Швейцарии, эти недостатки остались в прошлом (см. Также Malerblatt 3/2013, стр. 52). Швейцарский научно-исследовательский институт материалов Empa и швейцарский производитель штукатурки Fixit AG совместно разработали штукатурку на основе аэрогеля, которая более чем в два раза изолирует, а также современную изоляционную штукатурку. Аэрогель состоит из пяти процентов силиката, остальное - воздух. Материал уже использовался в 1960-х годах для изоляции скафандров. Прежде чем материал в гипсе был пригоден для повседневного использования, строительный физик Эмпа Томас Шталь и его коллега Северин Хартмайер из Fixit должны были решить некоторые технические проблемы.
Бусины из аэрогеля очень легкие и могут легко растрескиваться между пальцами. После краткого протирания от шариков остается только тонкий порошок. Прежде чем штукатурка была действительно пригодна для использования в штукатурных машинах, потребовалось несколько испытаний, как в лаборатории, так и на улице. Для Томаса Шталя преимущества изоляционной штукатурки для внутренней изоляции очевидны: «Внутренняя облицовка из изоляционной штукатурки может наноситься гораздо быстрее. Штукатурка также лежит прямо на каменной кладке и не оставляет щелей, в которых может конденсироваться влага ». Выносливость Томаса Штала и Северина Хартмайера была наконец вознаграждена. Подходящая для строительных площадок штукатурка доступна в Швейцарии с начала 2013 года, а также должна появиться в Германии в 2014 году.
Но высокотехнологичный материал аэрогеля произвел революцию не только в изоляции внутренних помещений в виде штукатурки. Осенью 2011 года компания Sto выпустила доску для внутренней изоляции, которая также основана на технологии аэрогеля. Эта технология позволяет производить изоляционные материалы с микроскопическими структурами с открытыми порами. Полости настолько малы, что содержащиеся в них молекулы воздуха сильно ограничены в своей теплопроводной подвижности. Это приводит к чрезвычайно низкой теплопроводности инновационных теплоизоляционных панелей 0,016 Вт / мК. И наоборот, это означает, что плиты имеют чрезвычайно высокий эффект изоляции и что даже чрезвычайно тонкие плиты (в зависимости от дизайнера стен от 15 до 40 миллиметров) могут соответствовать требованиям законодательства. На полезную площадь такая внутренняя изоляция практически не влияет. Но также в сочетании с проверенными системами изоляции, новая внутренняя изоляция может показать свои преимущества, например, в узких софитах или нишах радиатора, которые также могут быть изолированы очень эффективно.
Растущий рынок
Внутренняя изоляция ни в коем случае не устарела и, если ее проводить профессионально и осторожно, столь же рискованна. Инновационные системы не только делают внутреннюю изоляцию более безопасной, но и более эффективной. Прежде всего, однако, внутренняя изоляция, вероятно, станет будущим рынком. Д-р Вольфганг Сецлер, управляющий директор торговой ассоциации ETICS, в которую также входят ведущие производители систем внутренней изоляции, оценивает, что около 300 миллионов квадратных метров пространства стен доступно только для внутренней изоляции в Германии. Но это не все. Д-р Сетцлер видит другой аспект, поэтому художнику рекомендуется включать внутреннюю изоляцию в свой ассортимент продукции: «Ремонт внутренних помещений и, следовательно, внутренняя изоляция станут растущим рынком в будущем, потому что ремонт будет проводиться в четыре раза чаще, чем снаружи». И в любом случае, в любом случае. ремонтируется,внутренняя изоляция особенно экономична. Только в Германии для внутренней изоляции доступно около 300 квадратных метров.

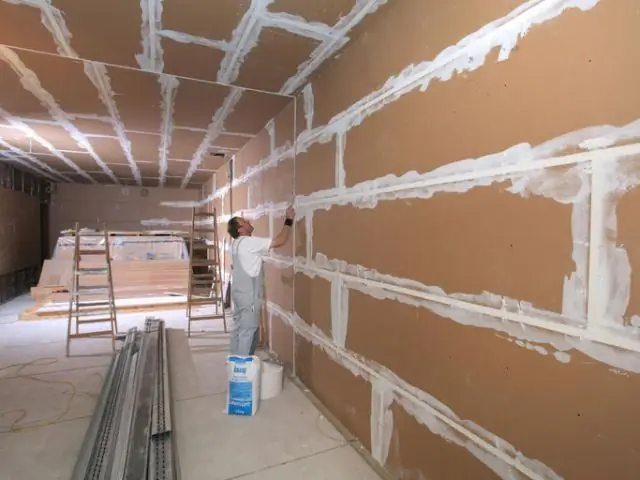

Композитные панели состоят из гипсокартона, на который ламинируется изоляционный материал. В дополнение к EPS, как здесь, также может использоваться минеральная вата.
Сюзанна Саксенмайер-Валь Фотографии: Кнауф, Редстоун, Реммерс, Сто Источник: Малерблатт 11/2013
