Концепции машин для литья пластмасс под давлением все чаще используют гибридную или даже полностью электроприводную технологию. Мощные электроприводы обеспечивают закрытие пресс-формы, а также дозирование, впрыск и выброс, а также приведение в действие часто связанных роботов удаления. Целью является постоянное увеличение пропускной способности для дальнейшего повышения производительности машин для литья под давлением с циклическим управлением. Надежные системы обратной связи необходимы для необходимого мощного и динамического управления приводом.
Доступны в разных версиях

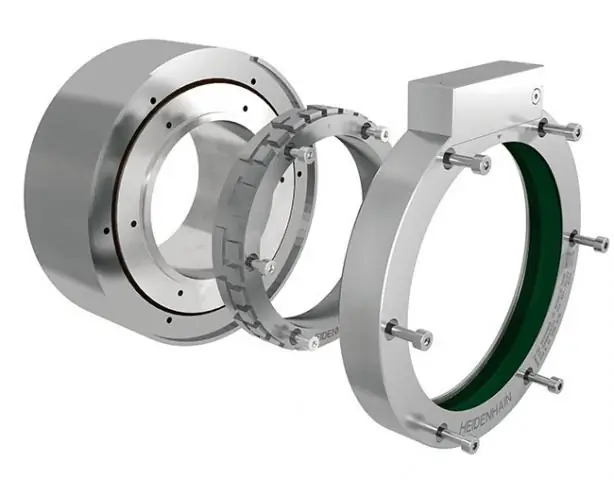

Индуктивные датчики серий ECI / EBI / EQI 1100, ECI / EQI 1300 и ECI / EBI 100 от Heidenhain являются правильными решениями для этого. Они доступны для малых (1100) или больших (1300) высот вала в серводвигателях, а также для применения с полым валом (100). Кроме того, доступны однооборотные энкодеры (ECI) и шестеренчатые (EQI) или многооборотные энкодеры с батарейным питанием (EBI).
Устройства имеют разрешение 524 288 позиций на оборот. Единственным исключением является EBI 1100 с разрешением 262 144 позиции на оборот. Диапазон измерения многооборотных энкодеров с зубчатой передачей составляет 4096 оборотов, диапазон измерения энкодеров с батарейным питанием составляет 65 536 оборотов. Все серии передают данные через чисто последовательный интерфейс EnDat 2.2, широко распространенный на рынке. Это означает EMC-безопасную и быструю передачу данных. Поэтому он отвечает самым высоким требованиям по динамике управления.
Высокий диапазон рабочих температур
Помимо производительности и возможности подключения, индуктивные устройства характеризуются высоким диапазоном рабочих температур до 115 ° C и их надежностью. Принцип индуктивного сканирования позволяет обойтись без подшипников ротора в энкодере и, таким образом, отсоединить вал двигателя от статора энкодера. Механические нагрузки на валу двигателя не передаются на статор энкодера. Несмотря на несущую конструкцию, индуктивные устройства могут конкурировать с хранимыми устройствами с точки зрения эксплуатационных и монтажных допусков. Для приводных осей с высокими значениями вибрации на корпусе двигателя доступны версии с датчиком вибрационной нагрузки до 400 м / с² в соответствии с EN 60068-2-6.
Измерительный модуль
Исключительно плавное движение
Все датчики оснащены внутренним датчиком температуры, электронной паспортной табличкой и памятью EEPROM для осуществления автоматического ввода в эксплуатацию. В зависимости от серии моделей также доступны другие функции производительности. Это включает в себя поддержку функционально безопасных ведущих осей, оценку внешнего датчика температуры и диагностические параметры. Возможный мониторинг рабочего состояния поддерживает стратегии прогнозного обслуживания отдельных ведущих осей.
Концептуальная согласованность
Еще одним преимуществом кодеров Heidenhain является их концептуальная согласованность. Это ключ к технологии машин для литья под давлением, направленный на повышение производительности и доступности. При соответствующей конструкции механики двигателя может быть достигнута совместимость монтажа между индуктивными поворотными энкодерами и оптически сканированными поворотными энкодерами серий ECN / EQN 1100 и ECN / EQN 1300. (JV)
