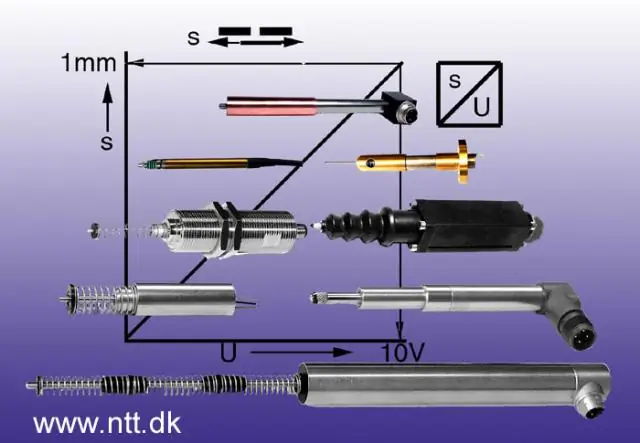

Аналоговое измеренное значение индуктивного датчика смещения от AB Jöden оцифровывается с помощью встроенного 16-разрядного аналого-цифрового преобразователя и обрабатывается в микроконтроллере. В процессе изготовления датчиков смещения характеристическая кривая системы катушек записывается на измерительной машине и сохраняется во встроенной ЭСППЗУ. С помощью этих данных коррекции достигается точность выходных сигналов до 0,1% диапазона измерения. Цифровая информация преобразуется 16-разрядным цифроаналоговым преобразователем в стандартизированные выходные сигналы с напряжением от 0 или 4 до 20 мА или от 0 до 5 или 10 В. На датчики смещения может подаваться рабочее напряжение от 9 до 32 В постоянного тока.
Запрограммировано быстро
Датчик смещения, подключенный к источнику напряжения, программируется путем подключения соединений ANF или END к + UB в течение не менее 2 с. Успешное программирование сигнализируется кратким изменением выходного сигнала в среднее положение (1 с). Если соединения ANF и END соединены вместе с UB, заводская настройка восстанавливается.
По словам производителя, эта технология может использоваться для представления различных путей измерения только с одним датчиком смещения. Датчик смещения с номинальным диапазоном измерения 15 мм, соответствующим выходному сигналу от 0 до 20 мА, может преобразовывать пути измерения от минимум 3 мм до максимум 16 мм в сигнал с 0 до 20 мА.
Датчики перемещения имеют квадратный корпус (25 мм x 25 мм) или круглый корпус M30 с классом защиты IP66 и доступны в различных механических версиях. Система катушки и электроника заполнены пластиковым составом для заливки. Такая конструкция позволяет использовать при ударных нагрузках до 250 г SRS (от 20 до 2000 Гц) и вибрационных нагрузках до 20 г среднеквадратичных значений (50 г пиковых значений). (JV)
