Будь то простая кнопка, операторский терминал, интеллектуальное устройство с множеством дополнительных функций или встроенный в программируемый логический контроллер: так называемое взаимодействие человек-машина (HMI для человеко-машинного интерфейса) не только связывает человеческий подход с миром машин. Операторские станции также являются интерфейсом, в котором функциональность сочетается с удобством использования и промышленного применения. Это относится к обычным средствам управления, а также к сложным задачам умной фабрики и для промышленных приложений в Интернете вещей (IoT). Производственные бригады, среди прочего, получают возможность получать информацию о состоянии машины и графиках обслуживания в любое время и в любом месте.
Картинная галерея

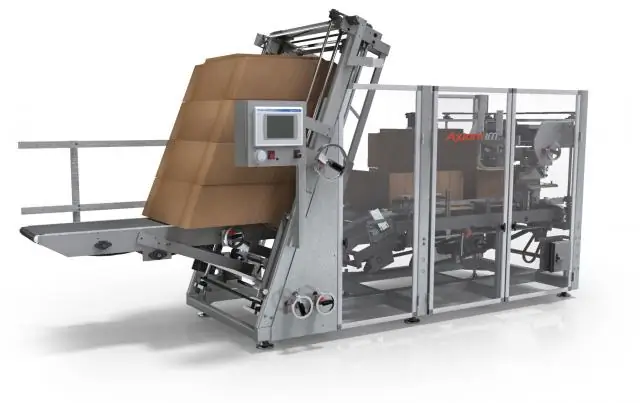

Картинная галерея с 6 картинками
Те, у кого есть информация, могут правильно реагировать. При условии, что оператор может записать полезные данные немедленно и ситуативно и, при необходимости, немедленно их реализовать. Работает ли это в основном не столько для оператора, сколько для концепции визуализации и управления HMI. Это может быть использовано для графической подготовки информации, настройки последовательности операций или предотвращения ошибок в работе. Здесь, например, эргономические подходы, такие как сенсорные физиологические ограничения или вспомогательные средства, играют роль. Интерфейсы человек-машина, которые просты в использовании и адаптированы к навыкам и приложениям, также могут ускорить процессы.
Нормы: краеугольный камень креативных концепций
Машина может предоставлять хорошо структурированные данные, но каждый воспринимает их с разным опытом, интерпретируемым на основе их роли в производственном процессе, их квалификации, языка или культурных особенностей. А со смартфонами управление жестами и движениями также меняет способ использования устройства. Кроме того, в зависимости от приложения существуют различные аспекты безопасности, которые необходимо соблюдать. Кроме того, инженеры-механики часто разрабатывают промышленные приложения для международных рынков, но законодательные требования варьируются в зависимости от страны.
IoT решение
Сетевые промышленные приложения T-Systems и Eaton в облаке
включение
Вместе вместо одиночества - как роботы помогают нам работать
Европейские стандарты регулируют, как элементарные и относящиеся к безопасности функции для человеко-машинных интерфейсов должны быть реализованы, а также как они должны работать. Это определяет как тип элементов управления, так и их цветовой дизайн и маркировку. Например, EN 60204-1 касается безопасности и электрического оборудования машин и их эксплуатационных концепций. EN 60073 посвящен теме маркировки, особенно кодированию цвета, использованию форм, текстуры, положения, тактильности, таких как вибрации, а также акустике и времени. Дополнительные правила маркировки содержатся в EN 60447, который также определяет принципы работы.
Есть ограничения для творческих концепций в технике. С другой стороны, это позволяет производителю станка создавать добавленную стоимость для своих клиентов. Например, с хорошо структурированными операционными процедурами и особенно в деталях, которые часто влияют на время выхода на рынок. Например, расширенные правила, такие как профессиональные ассоциации, также применяются к местным рынкам.
Пригодность для использования в зависимости от условий использования
И правила, касающиеся удобства использования, также играют роль, потому что машины обычно работают в жестких промышленных условиях. При использовании в пищевой промышленности машиностроитель должен учитывать дополнительные факторы, например: Принципы так называемой гигиенической конструкции касаются свойств материала и поверхности, а также выполнения конструкции поверхности. Например, вы должны избегать небольших зазоров, чтобы грязь не могла застрять. Где и как установлен блок управления, также является важным моментом.
Кроме того, эргономические и тактильные факторы также способствуют выбору рабочего устройства: например, условия освещения или работа в перчатках. Для функции аварийного останова требуется механическая кнопка, в других приложениях HMI или смартфон выполняют функции классических команд и сигнальных устройств. В дополнение к нормальной работе, визуализации и работе возможны более сложные задачи, такие как диагностика и техническое обслуживание.
Источник питания
Почему защитные устройства от остаточного тока имеют смысл
Со всеми чувствами в будущем
В будущем интеллектуальные устройства больше не будут мыслимыми только с современной технологией мультитач, но также с новыми сенсорными технологиями: например, управление с помощью бесконтактного управления жестами (3D-касание), срабатывание виртуальной клавиши с помощью приложенного давления (датчик принудительного касания)), передавая информацию на кожу (Skin Touch) или управляя элементом управления, касаясь голографической проекции (Hologram Touch).
Одного шикарного пользовательского интерфейса недостаточно, тем более что это всего лишь одно измерение целостного принципа работы приложений IoT. Интерфейс «человек-машина» всегда является частью решения по автоматизации, ядром которого является ПЛК (английский ПЛК) - либо в виде модульного контроллера, компактного контроллера или HMI / PLC, то есть комбинированного устройства, которое сочетает в себе функцию управления и сенсорную панель для работы. Выбор типа управления открывает новые интересные возможности для машиностроителя благодаря соответствующей концепции управления. Таким образом, многие концепции управления и эксплуатации могут быть реализованы с различными архитектурами и компонентами в зависимости от индивидуальных требований. (Ш)
HMI
IP65-защищенные панели для управления и контроля оператора
счетчик
Новые продукты для коммутации и управления во взрывоопасных зонах
дисплей
Скорость, время и счет всегда на виду
* Тобиас Ишен - менеджер по продукции в Eaton в Бонне.
