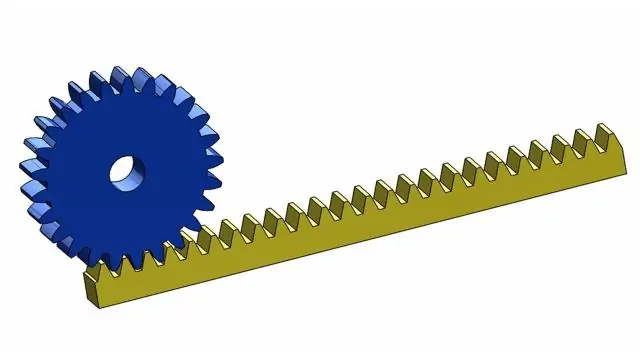

Задачи позиционирования встречаются во многих отраслях: в автомобилестроении, а также в пищевой промышленности или в машиностроении и машиностроении. Портальные системы, которые транспортируют компоненты или продукты с одной перерабатывающей станции на другую, должны быть надежными и гибкими. Реечные редукторы от Leantechnik очень подходят в качестве компонентов этих систем, так как они точны, эластичны и отвечают высоким требованиям по синхронности и скорости.
Реечные редукторы компании называются Lifgo и Lean SL. Они производятся в разных размерах и конструкциях и спроектированы таким образом, что все конструкции можно комбинировать друг с другом в рамках одного размера. Благодаря этой модульной системе пользователь имеет бесконечное количество вариантов использования коробки передач. Lifgo и Lean SL характеризуются различными свойствами, которые хорошо дополняют друг друга: в то время как надежные реечные редукторы Lifgo могут воспринимать высокие поперечные усилия, редукторы Lean-SL с круглой реечной передачей идеально подходят для простых синхронных подъемных движений, которые не требуют направляющей стойки является.
Картинная галерея
Картинная галерея с 6 картинками
Использование в системах паллетирования
Какую реечную передачу выбирают разработчики бережливых технологий для соответствующей системы позиционирования, во многом зависит от конкретной задачи.
В случае системы укладки на поддоны для технического сырья они разработали, например, портальную систему на основе реечных приводов серии Lifgo 5 в версиях Lifgo linear и Lifgo linear double. Система должна доставлять сырые детали для обработки из блистера в соответствующую станцию, помещая их на конвейерную ленту. После обработки ей пришлось снять готовые детали с беговой дорожки в том же месте и положить их обратно в блистер. На следующем этапе блистеры должны быть окончательно уложены на поддоны.
«Особая трудность заключалась в заданном времени цикла», - вспоминает Лукас Пиофчик, дизайнер Leantechnik. «Весь процесс до готового продукта должен быть завершен за 12 секунд». В дополнение к фактическому процессу обработки, это также включало укладку блистеров с необработанными и готовыми деталями между отдельными рабочими этапами.
Индивидуальные частичные и функциональные системы
Чтобы решить сложную задачу, инженеры Lean Technology разработали специальную портальную систему, которая сочетает в себе 2-осевой укладчик и 3-осевой захват. Leantranspo относится к этой линейке продуктов как Leantechnik, которая включает в себя частично и полностью функциональные системы на основе надежных и комбинируемых реечных коробок передач Lifgo и Lean SL, которые комбинируют горизонтальные и вертикальные ходы на механической основе.
«Преимущество устройства подачи, которое мы разработали, заключается в 3-осевом захватном рычаге», - говорит Пиофчик. «С помощью соответствующих круговых осей можно осуществлять любое движение в кубическом пространстве и приближаться к любой позиции. Таким образом, в сочетании с двухосевым паллетайзером мы смогли легко достичь требуемого времени цикла ». Трехосевой захват захватывает горизонтально вдоль двух стоек в нижней части портала с помощью линейного модуля Lifgo. Две направляющих каретки использовались на второй стойке для стабилизации системы. Они значительно увеличивают изгибную жесткость оси и поглощают возникающие поперечные силы.
Лукас Пиофчик и его коллеги оснастили двухосный паллетайзер для перекачки блистер двумя редукторами двухместной версии Lifgo и двумя линейными узлами линейной версии Lifgo.
