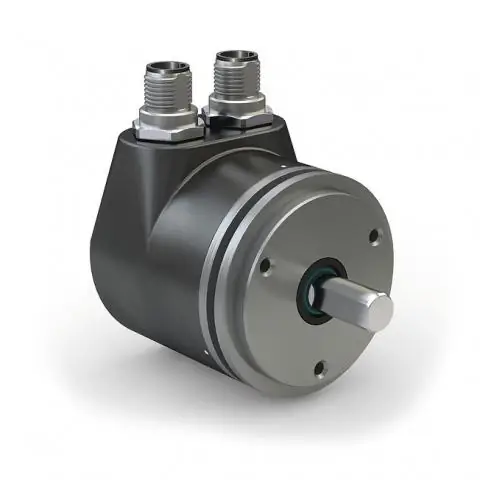

Кодер основан на надежной технологии магнитного сканирования. Диапазон измерения 4096 оборотов (12-битный многооборотный) разрешается с 16384 шагами (14-бит). Siko использует недавно разработанную и безопасную коробку передач для записи многооборотного хода. В отличие от многооборотных технологий с батарейным питанием или автономных, это все еще надежно обеспечивает значения положения даже спустя годы. Два гальванически изолированных сенсорных блока датчика регистрируют положение абсолютно независимо. Абсолютное положение и скорость постоянно доступны для контроллера через интерфейс.
Разнообразие интерфейсов
Особенно в отношении интерфейса, клиент может выбирать между тремя версиями. В дополнение к версии с двумя отдельными интерфейсами CAN-Open, версии с шинным входом и двумя идентификаторами узлов, существует также версия для безопасной передачи через CAN Open Safety. Таким образом, клиент обладает полной гибкостью и может адаптировать кодировщик к своему приложению. Будь то две отдельные линии CAN, общая или безопасная передача через CAN Open Safety, WV58MR предлагает все возможности.
Кодер способен противостоять даже самым экстремальным требованиям окружающей среды. Чрезвычайно прочный и устойчивый к воздействию окружающей среды, несмотря на самые суровые погодные условия. С классом защиты IP65 / IP67 и широким диапазоном температур от -40 ° C до 85 ° C, а также специальным процессом нанесения покрытия, он идеально подходит для жестких условий эксплуатации на мобильных машинах. Вариант с корпусом, защищенным от солевого тумана, также доступен для применения в районе порта. Благодаря особо прочным двойным шарикоподшипникам, высокие осевые и радиальные нагрузки на вал не являются проблемой для компактного «хардкорного энкодера».
Количество зубьев на поворотном кольце может быть параметризовано
Донор не только собирает плюсы через свои технические данные. Внутри также есть функции, которые значительно облегчают интеграцию конструктора станка. Например, было разработано специальное программное обеспечение для определения положения поворотного кольца. Поскольку датчик обычно подключается к поворотному кольцу через внешнюю передачу, и здесь также могут возникать нечетные передаточные числа, преобразование в значение от 0 ° до 360 ° не всегда легко для изготовителя станка. Поскольку положение поворотного кольца всегда должно быть разрешено на 360 °, независимо от того, как часто поворотное кольцо поворачивается в одном направлении, а также когда энкодер превышает свою внутреннюю нулевую точку после 4096 оборотов.
Компания Siko внедрила специальное программное обеспечение для этого в новом кодере WV58MR. Это программное обеспечение позволяет параметрировать число зубьев на поворотном кольце и количество зубьев на внешнем зубчатом колесе в энкодере. Любой перевод может быть сгенерирован этим. Таким образом, энкодер выводит точное положение поворотного кольца и его скорость через интерфейс, тем самым освобождая производителя станка от необходимости преобразовывать положение. С помощью этого программного обеспечения кодировщик может быть легко интегрирован в любую машину. Независимо от размера поворотного кольца всегда можно использовать одну и ту же систему энкодера. В результате производитель машин сокращает количество вариантов, увеличивает количество покупаемых предметов и тем самым экономит деньги. (JV)
