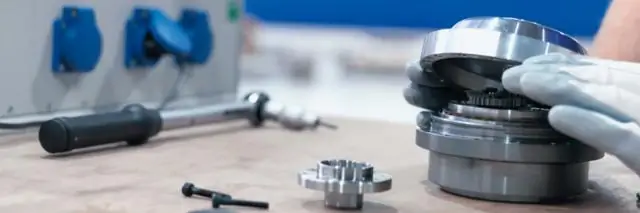

Серия RS от Nabtesco - это высокоточные циклоидальные зубчатые колеса со встроенными угловыми зубчатыми колесами, которые идеально подходят для привода позиционеров и для горизонтальной оси вращения поворотных столов при сварке. Таким образом, все точки сварки на этой оси - даже сложные геометрические структуры - могут быть точно сварены с точностью до десятых долей миллиметра без необходимости зажима и повторного зажима заготовки.
Благодаря чугунному основанию прецизионные зубчатые колеса могут быть легко установлены на полу, что гарантирует чрезвычайно стабильное и износостойкое положение. Двигатель установлен под прямым углом и поэтому легко доступен. Полая центральная ось серии RS также позволяет прокладывать кабели, шланги и линии. Таким образом, точные зубчатые передачи обходятся без небольшого места для установки. Узлы уже заполнены смазочными материалами от производителя и полностью герметизированы. Головки редуктора совместимы с различными серводвигателями и поставляются с соответствующими фланцами и муфтами.
передача инфекции
Циклоидные и планетарные передачи сравниваются
Три версии для осевой нагрузки до 9 т
В настоящее время серия RS состоит из трех различных версий, которые отличаются по своим размерам и поддерживаемым номинальным моментам (от 2548 до 8820 Нм), а также моментам ускорения и торможения (до 17 640 Нм). В случае аварийной остановки редукторы могут выдерживать пиковые нагрузки до 35 280 Нм, в зависимости от размера. Основной подшипник, встроенный в коробку передач, должен выдерживать осевые нагрузки 2,5 т (RS-260A), 5 т (RS-320A) или 9 т (RS-900A).
Таким образом, эти рабочие характеристики редуктора RS должны обеспечивать высокую динамику и точность при длительном сроке службы - свойства, которые особенно необходимы для позиционеров и поворотных столов. (Ш)
