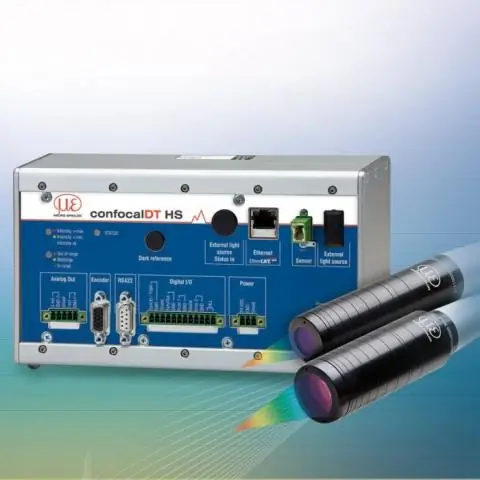

Высокоскоростной контроллер Confocal DT 2471 HS с частотой измерения 70 кГц в настоящее время является самым быстрым конфокально-хроматическим контроллером со встроенным источником света на мировом рынке. Он предлагает более сильные измерительные свойства, улучшенные оптические компоненты и работает со встроенным источником света, что делает его более долговечным и значительно снижает затраты на обслуживание и приобретение. Он совместим со всеми типами датчиков в серии IFS. Он используется, в частности, для быстрых измерений и мониторинга в стекольной и электротехнической промышленности.
Мультилинзовая оптика
Благодаря принципу конфокально-хроматического измерения полихромный свет (белый свет) фокусируется на поверхности объекта измерения с помощью мультилинзовой оптики. Линзы расположены так, что свет разбивается на его монохроматические длины волн с помощью контролируемой хроматической аберрации. Конкретная точка расстояния до объекта назначается каждой длине волны с помощью заводской калибровки. В сенсорной системе для измерения используется длина волны света, которая точно сфокусирована на объекте измерения. Свет, отраженный от этой точки, отображается на оптическом устройстве на светочувствительном сенсорном элементе, на котором соответствующий спектральный цвет распознается и оценивается. Соответственно, несколько точек расстояния оцениваются для многопиковых измерений. Поскольку путь луча идет в осевом направлении, эффекты затенения не возникают. Это означает, что измерения также можно проводить в отверстиях.
Поворотная трубка датчика позволяет выполнять круговые измерения
С помощью управления отверстием измерения можно проводить внутри отверстий и углублений. Система используется для быстрого и точного контроля. Он состоит из поворотного привода, контроллера мотора, контроллера сенсора и сменного наконечника сенсора. Несколько датчиков охватывают диапазон диаметров от 4 мм до 16 мм. Вращение сенсорной трубки позволяет выполнять круговые измерения. Конфокально-хроматический принцип приводит к таким преимуществам, как бесконтактное измерение с небольшим световым пятном, высокое разрешение в радиальном и осевом направлениях, высокая динамика и измерения на разных материалах.
Возрастающие требования при измерении прецизионных деталей из таких областей, как токарная обработка, фрезерование, глубокая вытяжка или литье под давлением требуют высокой точности. Bore Control был разработан для многочисленных применений в автомобильной и авиационной промышленности, медицинской технике и машиностроении и подходит для использования как в лаборатории, так и на линии. В обеспечении качества он используется от первоначальной проверки образца до 100% проверки. (JV)
