С диапазоном измерения до 450 кН по оси Z и 100 кН по осям X и Y, самый большой в мире трехкомпонентный датчик силы, тип 9397C от Kistler, обладает особыми измерительными возможностями. Пьезоэлектрические трехкомпонентные датчики силы используются в промышленности для измерения динамических и квазистатических сил растяжения и сжатия. Благодаря высокой собственной частоте, обусловленной их высокой жесткостью, датчики обеспечивают высокоточное и надежное измерение мельчайших динамических изменений при очень больших силах во всех трех направлениях. Пьезоэлектрические трехкомпонентные датчики силы используются в промышленности для измерения динамических и квазистатических сил растяжения и сжатия. Благодаря высокой собственной частоте, обусловленной высокой жесткостью,Эти датчики обеспечивают высокоточное и чрезвычайно надежное измерение самых маленьких динамических изменений при очень больших силах во всех трех направлениях. Типичным применением является измерение воздействия шасси самолета на ВПП. Датчики поставляются откалиброванными и предварительно загруженными и могут использоваться сразу после правильной установки.
Благодаря миниатюрному формату он идеально подходит для ограниченного пространства
Благодаря серии VS8 от своего партнера по технологии оптосенсоров Banner Engineering, Turck теперь предлагает миниатюрные датчики для точного обнаружения в ограниченном пространстве или вблизи движущихся объектов. Датчики VS8 обнаруживают очень мелкие детали и другие сложные объекты. Устройства - размером 21,1 x 14,6 x 8 мм, что вдвое меньше спичечной коробки - доступны с красным лазером, а также с красным или синим светопропускающим светодиодом и доступны в виде односторонних световых барьеров или отражающих световых барьеров с фиксированным или переменным подавлением фона. Модели с красным лазером распознают даже разноцветные цели и объекты размером всего 0,5 мм по точному световому пятну. Устройства с синим светодиодом надежно обнаруживают цели с темными или отражающими поверхностями, а также прозрачные объекты - без отражателя. Отверстия сбоку обеспечивают легкую установку датчиков в новых или существующих системах. Возможная установка паза ласточкиного хвоста также позволяет наклонять и поворачивать на 10 ° для последующего точного выравнивания датчика. Хорошо видимые светодиоды состояния, легкодоступные кнопки и опция дистанционного обучения облегчают программирование.
Преобразователи в 2-х проводной технологии
Новые индуктивные датчики смещения SM263 / 283 от AB Jöden отличаются компактным корпусом диаметром всего 12 мм. Они предназначены для измерения путей до 360 мм. Новые датчики индуктивного смещения SM34 от производителя еще тоньше: с диаметром корпуса всего 10 мм они предназначены для измерения расстояний до 20 мм. Интегрированный микроконтроллер оценивает осевое смещение металлического сердечника Mu. Вся электроника, обеспечивающая пропорциональный выходной сигнал, встроена в корпус. Низкое потребление тока позволяет проектировать датчики с использованием 2-проводной технологии с выходным сигналом от 4 мА до 20 мА.
СОВЕТ КНИГИ Книга «Промышленные датчики» описывает разработку и практическое применение наиболее важных датчиков. Благодаря прикладному анализу ошибок измерительных систем, датчиков и сенсорных систем, каждый из которых дополняется множеством подробных, полностью рассчитанных примеров применения, книга подходит не только для студентов, но и для инженеров и техников из различных дисциплин.
Прямое соединение для управления приводом
В приводной системе Sinamics от Siemens используется раскрытый стандарт Drive-Cliq для обратной связи по положению. Последнее поколение энкодеров от TR-Electronic теперь также доступно с этим интерфейсом. Компактный размер 58 мм, а также надежные и многооборотные абсолютные энкодеры с высоким разрешением доступны для задач автоматизации и позиционирования. Последняя серия энкодеров предлагает широкий спектр решений для механической установки: сплошной вал, вал глухого отверстия и непрерывный полый вал диаметром до 15 мм. Благодаря разнообразию валов и фланцев, вариантов крепления и аксессуаров, уже доступных в стандартной комплектации, абсолютные энкодеры серии 582 также вписываются в существующую механику. Для особо небольших мест установки TR-Electronic также предлагает абсолютные многооборотные энкодеры серии 36 с Drive-Cliq. Эти небольшие поворотные энкодеры с внешним диаметром 36 мм подходят для изготовления аппаратов, а также используются для медицинских устройств. Датчик с полым валом C_H802 (максимальный вал 27 мм) - это решение для больших непрерывных валов: благодаря Drive-Cliq они подходят для применения в сервоприводе.
Набор для высококлассных приложений
Новые угловые энкодеры с оптическим сканированием из серии ERP 1000 от Heidenhain были разработаны для высокопроизводительных приложений. Решающим фактором для этого является сочетание модульной структуры и первого использования процессора обработки сигналов Heidenhain ASIC HSP 1.0 в устройстве измерения углов, поясняет компания. Heidenhain достигает высокой гибкости ERP 1000 при адаптации к специфическому для клиента применению благодаря большому разнообразию вариантов в предлагаемых кругах деталей: они доступны в виде полнотелого и сегментного исполнения диаметром 57 мм, 75 мм, 109 мм и 151 мм. Они адаптируются практически к любым требованиям. Компактные размеры и очень низкий вес сканирующих головок и частичных кругов также способствуют гибкости. Сканирующая головка имеет длину 26 мм, высоту 12,7 мм и 6,8 мм в глубину и весит всего 5 г. Высота окружности - в зависимости от версии - максимальная высота 10,2 мм, самый легкий полный круг весит 57 г. Модульные приборы для измерения углов ERP 1000 имеют очень малую массу или моменты инерции для использования в высокодинамичных приложениях.
Безопасный контроль вибрации
Требования безопасности для людей, систем и окружающей среды все чаще становятся юридически необходимыми в соответствии с наилучшим возможным уровнем техники. Стандарт IEC / DIN 61508 определяет четыре уровня безопасности уровня целостности безопасности. Для безопасного использования PCB Synotech предлагает сертифицированные SIL-2 вибропреобразователи серии 64x, включая модели, одобренные для области EX. В дополнение к сертифицированным датчикам вибрации в программу также включены сертифицированные SIL-2 датчики вибрации ICP / IEPE серии 62x. Включены дополнительные модели HT (высокая температура), V (скорость вибрации), TO (температура на выходе) и модели с допуском ATEX.
датчик
Как работают датчики и где они используются
Широкий диапазон измерений и простота параметризации
Специалист по ультразвуковым датчикам Microsonic упаковывает два выходных каскада в резьбовую втулку M18 из латуни: с новым семейством датчиков lpc + пользователь может выбирать между вариантом с двумя двухтактными переключающими выходами и интерфейсом IO-Link или вариантом с двухтактным переключающим выходом, выберите аналоговый выход от 0 В до 10 В или от 4 мА до 20 мА и интерфейс IO-Link. С четырьмя диапазонами сканирования 150 мм, 250 мм, 350 мм и 1000 мм новые ультразвуковые датчики охватывают диапазон измерений от 20 мм до 1,3 м. Благодаря интерфейсу IO-Link датчики lpc + можно легко и надежно параметризировать посредством управления машиной даже во время работы, как объясняет производитель. Настройка на месте не обязательна, но возможна с помощью Link Control. В дополнение к значениям процесса датчики IO-Link также передают идентификационные, статусные и диагностические значения и поддерживают профиль интеллектуального датчика. Преимущества интеллектуального профиля датчика окупаются при использовании различных устройств IO-Link (датчиков, исполнительных механизмов) в одном приложении: он объединяет функции разных производителей в файле описания IODD.
Датчик дальнего видения

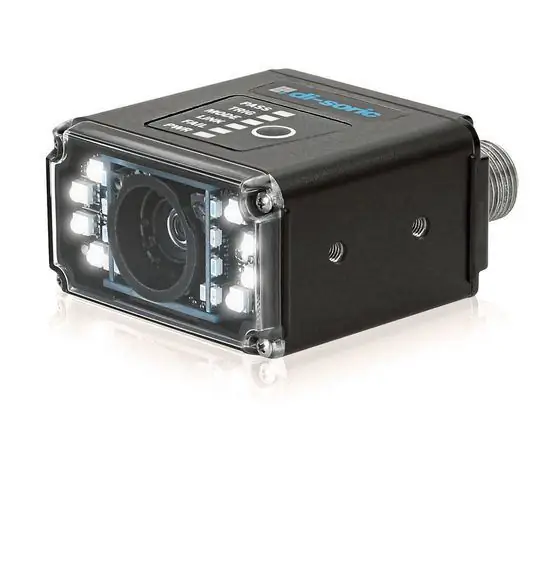

Компактный зрительный датчик CS 50 для широкого спектра задач по испытаниям, измерениям и проверке теперь также доступен в качестве версии для дальнего действия. На расстоянии до 2 м быстрый датчик полностью фиксирует детали размером до 10 мм, а также крупные объекты на одном изображении. С переменной жидкой линзой Vision Sensor CS 50 фокусирует объекты в диапазоне от 75 мм до 1200 мм с максимально возможной глубиной фокусировки. Используя цифровой щелчок, оптический объектив 16 мм имитирует фокусное расстояние объектива 32 мм без износа. Его предпочтительная сфера деятельности: подсчет, проверка и измерение (на пиксельной основе) в основном в контексте робототехники и контроля качества.
Параметризовать датчики шустро
Производитель Carlo Gavazzi, специализирующийся на компонентах для промышленной автоматизации, разработал портативное устройство для программирования датчиков и исполнительных механизмов с поддержкой IO-Link. Smart Configurator SCTL55 работает как автономное устройство, не зависящее от ПК и программного обеспечения, и поддерживает стандартные датчики IO-Link от всех производителей. Smart Configurator может использоваться немедленно и регистрируется на маршрутизаторе через WLAN. Для датчиков с резьбовым дизайном в верхней части устройства имеется трехконтактное и четырехконтактное соединение M8, а также гнездо M12; Версии кабелей подключаются к устройству с помощью адаптера.
СОВЕТ ПО СЕМИНАРУ Обработка изображений является ключевой промышленной технологией. Семинар «Вступление в индустриальную обработку изображений» привносит необходимые знания, чтобы попасть в тему.
Следующая информация
Защищать захват от вибраций
Системы захвата являются частью высокодинамичной роботизированной системы. В то же время захваты должны быть жесткими и оптимизированными по весу. Два фактора важны для предотвращения вибрации и, следовательно, для надежной работы системы захвата: приложение силы и планирование пути робота. Датчики ускорения могут использоваться для оценки пути робота и захвата в процессе работы. Для этой задачи Tünkers предлагает автономную измерительную систему Trec со встроенным веб-сервером и датчиком EGBE, который установлен на захвате стационарно. Ускорения могут быть вызваны через WiFi в Trec, а затем проанализированы.
Точно определить ускорение
Новые цифровые датчики ускорения ASC DiSens MD-002 и ASC DiSens MD-008 получают данные измерений с высокой точностью. При использовании этих трехосных датчиков сбор данных внешних измерений больше не требуется, поскольку аналоговые входные сигналы уже преобразованы в цифровые выходные сигналы датчика. Они работают с диапазонами измерения ± 2 г и ± 8 г и, благодаря низкой плотности шума 25 мкг / √ Гц, позволяют проводить высокоточные измерения. Оба датчика особенно подходят для мониторинга сейсмической активности и для мониторинга мостов и зданий. Датчики поставляются с лицензией на программное обеспечение для измерительных технологий Dewe Soft X3.
Точное определение угла поворота больших полых валов

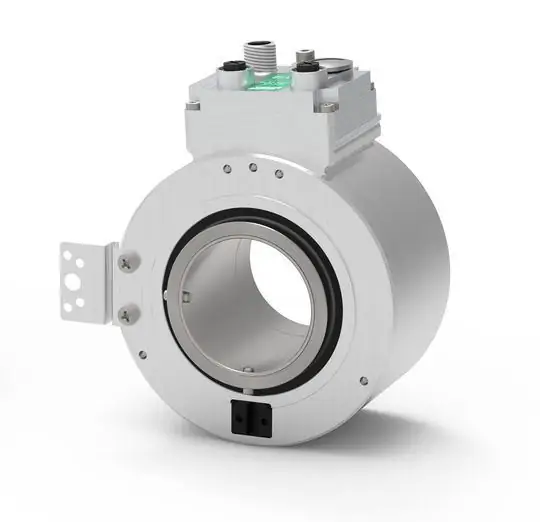

Абсолютные многооборотные энкодеры C_H1102 от TR-Electronic принимают валы диаметром до 50 мм и поэтому подходят для тяжелой техники, станкостроения и радиотехники. С разрешением 15 бит или 18 бит на оборот и 256 000 абсолютно зарегистрированных оборотов C_H1102 одновременно обеспечивает высокую точность и большой диапазон измерений. Выходное значение может быть преобразовано с использованием нарушенных масштабных коэффициентов. Производитель подчеркивает, что это также обеспечивает плавный переход диапазона измерения для круговых осей без ошибок округления. Если датчик установлен на валу, он очень терпим к эксцентриситету вала. Поэтому подшипники энкодера нагружены только собственным весом. Скругленный ход вала практически не влияет на срок службы энкодера. Соединение канавка / штифт или моментный рычаг из пружинной стали защищают от скручивания. Модульный конструктор из серии энкодеров позволяет оснастить C_H1102 всеми интерфейсами, доступными для меньших серий 582 и 802 в TR, от IO-Link до классических полевых шин и таких интерфейсов, как Drivecliq.
