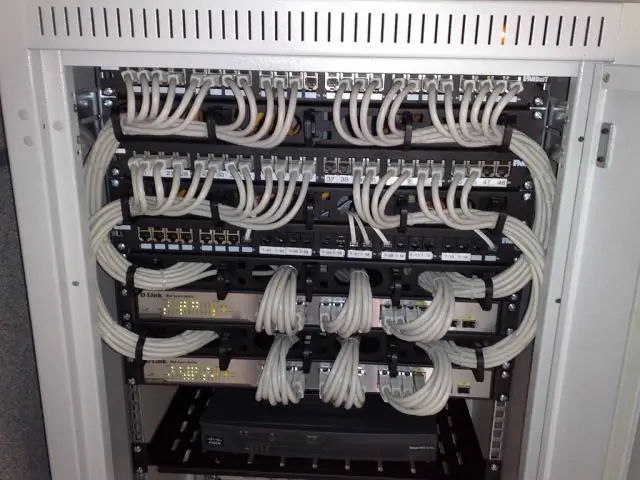

Первоначально разработанная в 1980-х годах для определения передачи данных в локализованных компьютерных сетях - локальных сетях (Local Area Network) - технология Ethernet быстро развивалась, особенно в последние десять лет. Промышленный Ethernet стал неотъемлемой частью технологии автоматизации с момента появления протоколов с поддержкой реального времени, таких как Profinet, Ethernet / IP или Ethercat. Однако существуют не только другие требования к скорости передачи данных и маршрутам. В зависимости от использования на уровне управления, контроля или на местах, а также в отрасли эти требования также существенно различаются.
Индивидуальные решения
Промышленный Ethernet не может стремиться к созданию единого, всеобъемлющего стандарта связи. Скорее, должны быть возможны индивидуальные решения для эффективного подключения к высокоуровневым системам информационных технологий (IT) и для стабильной связи в реальном времени различных децентрализованных полевых устройств. Благодаря своей независимой от приложений инфраструктуре, протокол Ethernet предлагает хорошие предпосылки для того, чтобы сделать индивидуальные решения новым стандартом и, таким образом, открыть новые области применения. Инфраструктура становится независимой от приложений благодаря практически неограниченному числу возможных участников связи и различным средам передачи, таким как медь, оптоволокно и радио.
Картинная галерея
В прошлом стандартизация ограничивалась увеличением скорости передачи данных с повышением требований к кабельной технологии. Требования к прокладке кабелей на основе меди определялись все более высокими классами производительности - так называемыми категориями.
Тем временем возникла противоположная тенденция: в дополнение к новым физическим интерфейсам (PHY - Физический уровень) для высокоскоростного Ethernet со скоростями передачи 25 Гбит / с, 50 Гбит / с или 100 Гбит / с, новые стандарты для более низких скоростей передачи данных также приносят значительные преимущества. более низкие требования к кабелям. Впервые основное внимание уделяется областям применения и приложениям, которые ранее не были охвачены обычным Ethernet.
Дополнительная информация о RJ45 Industrial - варианты для различных степеней защиты
Прочная линейка разъемов RJ45 от Phoenix Contact уже отвечает повышенным требованиям в промышленной среде. Новые промышленные разъемы особенно устойчивы к ударам и вибрации, а благодаря экранированию на 360 ° они также подходят для областей с повышенными электромагнитными помехами. Цельнометаллические соединители доступны в виде цельной версии IP20 и в качестве варианта с обозначением «Push-Pull Advance» в классе защиты IP65 / 67. Специальный механизм блокировки в варианте Push-Pull Advance обеспечивает повышенную защиту от непреднамеренного ослабления штекерного соединения. Разъем может быть собран без специальных инструментов и, таким образом, может быть легко и быстро встроен непосредственно в полевые кабели. Разъемы покрывают сечение провода от AWG26 до AWG22.
Уменьшенная проводка
Например, IEEE 802.3bp был определен в 2014 году. Новый стандарт описывает Ethernet 1000Base-T1, также известный как RTPGE (Gigabit Ethernet с уменьшенной витой парой). Эта технология была в основном разработана в автомобильной промышленности. Спецификации применимы к витым неэкранированным парам проводов, при которых скорость передачи данных до 1 Гбит / с может быть достигнута на расстояниях от 10 до 40 м. Это охватывает именно те требования автомобильной промышленности, которые были решены, например, в автомобильной информационно-развлекательной системе с помощью систем последовательных шин, таких как шина MOST (Media Oriented Systems Transport). Преимущество RTPGE очевидно: уменьшенная кабельная разводка сразу снижает материальные затраты,и производители могут уменьшить общий вес транспортного средства и, следовательно, также расход топлива.
В настоящее время Исследовательская комиссия по Ethernet с одной витой парой также рассматривает сокращенную витую пару. Однако внимание здесь сосредоточено не на гигабитном Ethernet, а на особенно больших расстояниях передачи на основе меди - 1000 м и более - при сравнительно низкой скорости передачи данных - 10 Мбит / с. В будущем могут быть затронуты другие области применения, в которых промышленный Ethernet ранее не использовался, например, в области автоматизации процессов. Инженеры по автоматизации в основном полагаются на классические решения fieldbus, такие как Profibus PA или Foundation Fieldbus. Эти протоколы обеспечивают одновременную передачу данных и питания даже в потенциально взрывоопасных зонах с искробезопасными приложениями. Около 95% всех применений требуют длины магистральных линий до 1000 м.
Технология подключения
Разъемы M12 имеют много граней
