Самые маленькие шариковые винты имеют диаметр шпинделя 3 мм. Они используются, например, в медицинской технике в аппаратах ИВЛ и дозаторах. Помимо высокой точности и плавного хода, решающую роль здесь играют 100% надежность и безопасность, поскольку в случае сомнений срок службы зависит от безупречной функциональности миниатюрных шариковых винтов.
Катаный или отшлифованный
Шпиндели шариковых винтов имеют либо накатанную, либо шлифованную резьбу. Прокатные версии обычно соответствуют классам точности от T5 до T10 и поэтому подходят для стандартных требований. Варианты с заземлением используются для особо высоких требований к точности (классы точности от P1 до P5). Кроме того, шаг шпинделя также влияет на точность: чем меньше шаг, тем лучше теоретически достижимое разрешение и, следовательно, точность. Шаг миниатюрных шариковых винтов обычно составляет от 1 мм до 2 мм.
Картинная галерея
Картинная галерея с 7 картинками

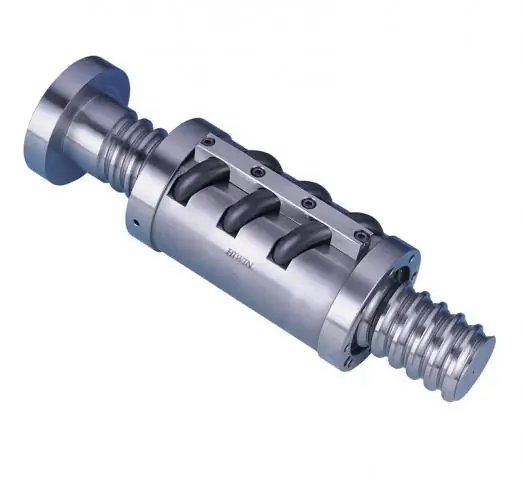

В зависимости от ситуации установки и смежной конструкции шпиндели комбинируются с различными гайками. August Steinmeyer GmbH & Co. KG разрабатывает и производит миниатюрные шариковые винты для высокотехнологичного сектора и предлагает, среди прочего, шесть различных вариантов гаек, которые основаны на трех основных типах соединительной гайки с резьбой, фланцевой гайкой со дворниками и цилиндрической гайкой. Гайки цилиндров с 4-точечным контактом и редуктором с одной передачей без стеклоочистителей требуют минимального места для установки. Гайка соединительной резьбы идентична гайке цилиндра, но имеет дополнительную резьбу и поэтому особенно проста в установке. Нижняя форма гайки соединительной резьбы представляет собой подпружиненную двойную гайку с соединительной резьбой с двухточечным контактом и отклонением одной передачи. Наиболее распространенной формой гайки является фланцевая гайка с 4-точечным контактом и дворниками.
Медицинские технологии
Что такое медицинские технологии? Определение, примеры и карьера
Дополнение к технологии Optislite - Улучшение поверхностей шпинделя
С технологией Optislite, разработанной Штайнмайером Альбштадтом, компания может улучшить поверхность шпинделя своих миниатюрных шариковых винтов. Этот процесс устраняет микроскопические неровности на поверхности дорожки качения резьбы шпинделя и таким образом снижает шероховатость поверхности Rz шпинделя на 60% по сравнению со стандартными шпинделями.
Испытательный стенд для определения качества
Важными критериями оценки качества шарико-винтового привода, независимо от того, является ли он тяжелым или миниатюрным вариантом, являются эксплуатационные свойства, точность позиционирования и срок службы, а также шум, вибрация, поведение при обкатке и энергоэффективность.
Многое может быть определено конкретно, но эксплуатационные свойства, надежность и срок службы не могут быть измерены напрямую. Поэтому Штайнмейер разработал испытательный стенд для определения качества миниатюрных шариковых винтов. При измерении полностью собранного узла, состоящего из шпинделя и гайки, гайка защищена от вращения с помощью держателя в ползуне, а шпиндель приводится в движение с помощью цанги. Точное положение каретки измеряется. Наклон может быть определен по отношению к положению и угловому положению. Измерение может выполняться в прямом и обратном ходе, и обе кривые могут отображаться с наложением. Гистерезис и люфт показывают предварительную нагрузку, рабочие характеристики и, следовательно, достижение хорошего срока службы. Высококачественный миниатюрный шарико-винтовой привод имеет максимальную погрешность около 0,5 мкм за один оборот - это примерно соответствует длине волны видимого света.
Однако это измерение не является стандартной процедурой. До сих пор Август Штайнмайер использовал испытательный стенд только от имени клиентов, особенно из оптической промышленности и для (дальнейшей) разработки новых миниатюрных шарико-винтовых моделей. (Ш)
Подсказка для семинара На семинаре по патентному праву для инженеров и дизайнеров участники учатся правильно читать и интерпретировать патенты. Он также касается возможностей защиты инноваций, процесса от идеи до патента, стратегических решений о затратах и выгодах, а также нарушения прав собственности и прав третьих сторон при запуске новых продуктов.
Следующая информация
Избегайте переопределения
Как угловые ошибки и смещения повреждают точность
Прямой привод подъема шпинделя
Привод для крупнейшего в мире радиотелескопа
Шариковые винты из нержавеющей стали для медицинской техники
* Дипл.-инж. (FH) Вольфганг Клоблен - менеджер по развитию August Steinmeyer GmbH & Co. KG в Альбштадте.
