JVL Industri Elektronik A / S представляет новый компактный и тонкий шаговый двигатель. Новые шаговые серводвигатели с сервоприводом серии MIS171 - MIS176 имеют фланец NEMA17 и контроллер с 6 различными протоколами Industrial Ethernet, абсолютными многооборотными энкодерами, замкнутым контуром и разъемами M12. По словам компании, это новое семейство двигателей основано на новейших микропроцессорных и охлаждающих технологиях и является дальнейшим развитием по сравнению с предыдущими конструкциями.

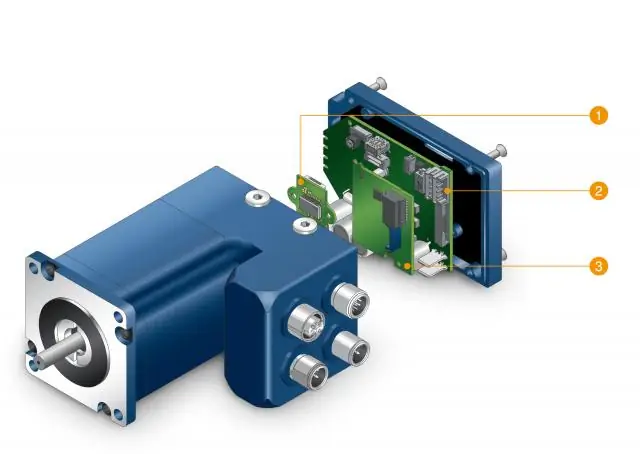

Вся необходимая электроника в шаговой системе встроена в сам двигатель и аналогична концепции других двигателей JVL. Это должно облегчить их использование во всех типах применений шагового или серводвигателя управления движением.
Интегрированные серводвигатели с фланцевым размером Nema17 имеют RS485 и дополнительно опционально через CANopen или промышленный интерфейс Ethernet, а также контроллер движения, который можно программировать на языке последовательности. Все, что для этого необходимо, встроено в корпус двигателя. JVL использовала новейшие технологии в этой разработке.
Это позволяет, например, высокое разрешение микрошага - 409600 шагов / оборот. Это должно привести к плавной работе и низкому уровню шума. Что касается разъемов M12, клиенты имеют первый выбор, хотят ли они использовать их радиально или в осевом направлении.
Свойства:
- Очень высокий крутящий момент двигателя + 40%
- Промышленный Ethernet - 6 протоколов
- Реальная замкнутая операция
- Абсолютные многооборотные энкодеры
- Вход Safe Torque Off (STO)
- Высокое разрешение 409600 центов / об.
- Двойной вал
- Скорость 0-3000 с шагом 0,01 об / мин
- Электромеханический удерживающий тормоз
- Широкий диапазон напряжения питания 7 В постоянного тока - 72 В постоянного тока
- Степень защиты до IP65
- Разъем M12
- Конфигурируемые розетки
Доступны 3 разных размера:
- MIS171 с 0,15 Нм, длиной 73,5 мм и 5 мм вала
- MIS173 с 0,26 Нм, длиной 85,2 мм и 5 мм или 6,35 мм вала
- MIS176 с 0,80 Нм, длиной 106 мм и валом 8 мм
Двигатели могут работать как "автономно", так и через контроллер. 8 входов / выходов могут индивидуально параметрироваться как цифровые входы / выходы или аналоговые входы.
В стандартном варианте связь с системами более высокого уровня возможна, например, через Modbus RTU или CANopen. Протокол JVL-MAC, который также поддерживается, облегчает настройку сети RS485 с использованием до 254 других встроенных двигателей JVL. В соответствии со временем MIS17 предлагает в качестве интерфейса все общепринятые промышленные Ethernet, такие как Profinet, EtherCAT, Powerlink, EtherNet / IP, Modbus TCP и Sercos III.
Кроме того, шаговые двигатели доступны с Bluetooth, Zigbee WiFi для беспроводной интеграции в вашу систему. Используемая здесь электроника также доступна индивидуально как SMC66.
