При прокладке кабелей внутри систем несущих рычагов часто отсутствуют пассивные защитные устройства, такие как краевые защитные элементы, которые предотвращают натяжение кабелей. Но также нет активных защитных мер, таких как автоматическое выравнивание потенциалов по всем элементам системы несущих рычагов, так что системный оператор не находится под напряжением, если кабель неисправен.
Какие защитные меры должны поддерживать системы плеч, специально предназначенные для интерфейса человек-машина?
Заземление металлических частей в электрических системах является обязательным практически везде в целях безопасности. Это относится ко всем электрическим устройствам и системам - от лампы до низковольтного основного распределения. Причина очевидна: в случае неисправности, например, если часть корпуса может находиться под напряжением, это может привести к травме в результате поражения электрическим током. А корпус должен защищать от непреднамеренного контакта с опасным для жизни напряжением. Безопасность на первом месте - это также относится к установке систем несущих рычагов для работы машины. Благодаря автоматическому выравниванию потенциалов в нашей системе несущих рычагов Rittal CP 60/120/180 мы закрыли опасный пробел безопасности на интерфейсе человек-машина. Преимущество очевидно:Больше защиты для операторов установок и больше безопасности для производителей машин - без дополнительных усилий и затрат.
Картинная галерея
Какие повреждения / ошибки могут произойти без таких защитных мер?
Например, если кабель обрывается, к системе несущих рычагов прикладывается натяжение. В худшем случае существует риск поражения электрическим током для пользователя. Вот почему многие компании уже используют другие, а иногда и очень сложные и дорогостоящие решения.
Ваши системы несущих рычагов в течение двух лет были оснащены автоматической эквипотенциальной связью - что это значит?
До сих пор вращающиеся элементы системы несущих рычагов, такие как соединения, были оснащены без эквипотенциального соединения, все вращающиеся элементы CP имеют так называемые скользящие контакты для обеспечения надежного электрического контакта во всей системе. Умные пластиковые защитные элементы, которые можно легко прикрепить к внутреннему профилю между опорными профилями и угловыми элементами, предотвращают перекручивание или растрескивание кабелей. В ходе обсуждений с нашими клиентами мы неоднократно узнавали, что автоматическое выравнивание потенциалов является важным критерием принятия решений для машин и сборщиков систем.
Видео показывает систему несущих рычагов и ее модульную структуру и иллюстрирует принцип работы автоматического выравнивания потенциалов.
Как именно работает это автоматическое эквипотенциальное соединение?

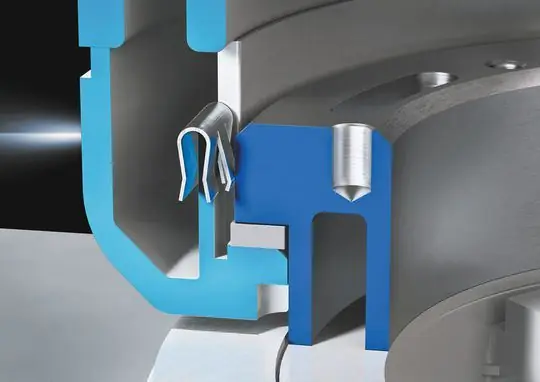

Обычно вы работаете с заземляющими ремнями, которые очень жесткие и поэтому не подходят для использования в системах несущих рычагов. Мы знаем принцип, как мы применяем это из автомобильной промышленности. Мы работаем над соединениями опорных рычагов с двумя вращающимися и вложенными компонентами, которые создают постоянный эффект шлифования с помощью пружины.
Дополнительная информация по теме Как создается автоматическое эквипотенциальное соединение
Ранее вращающиеся элементы системы несущих рычагов, такие как шарниры, были оснащены без эквипотенциального соединения, все вращающиеся элементы системы несущих рычагов Rittal CP в стандартной комплектации имеют так называемые скользящие контакты для обеспечения надежного электрического контакта во всей системе. Элементы защиты края из пластика, которые могут быть легко прикреплены к внутреннему профилю между опорными профилями и угловыми элементами, предотвращают перекручивание или растрескивание кабелей.
Почему эта функция так важна?
Проще говоря, с одной стороны, мы часто видим различные приложения и конструктивные решения наших клиентов, которые сложны в реализации и требуют больших затрат. С другой стороны, если ничего не сделать, в худшем случае существует риск поражения электрическим током для пользователя. Следует избегать того и другого, что мы хотим обеспечить нашим решением.
Какой у вас опыт работы с пользователями, которые уже используют свою систему поддержки?
Эквипотенциальное соединение стандартно интегрируется в наши новые системы несущих рычагов, а также в наши шкафы управления. Мы всегда ощущаем, что клиенты, которые ранее использовали сложные решения, переключаются на нашу систему. Это экономит деньги.
Большое спасибо, мистер Мюллер.
