Schneider Electric предлагает свои новейшие решения по автоматизации с машиной Ecostruxure. Они являются неотъемлемой частью открытой архитектуры Ecostruxure с поддержкой IoT, которая объединяет сетевые продукты, контроль границ, а также программные приложения, инструменты анализа и сервисы в единую целостную архитектуру системы.
Картинная галерея

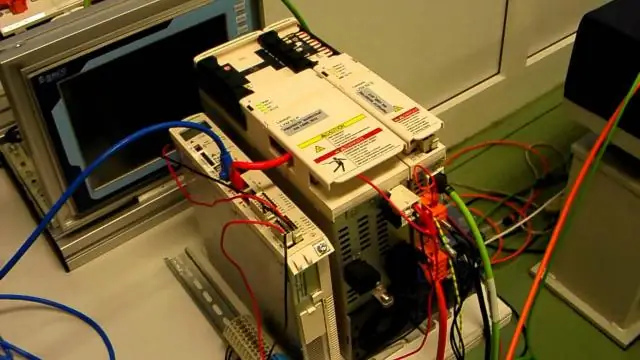

Schneider Electric продолжает внедрять технологию Pacdrive 3 в области технологий привода: новые контроллеры теперь синхронизируют до 130 сервоосей. Сеть Sercos обеспечивает связь в режиме реального времени на уровне полевой шины, а также предоставляет дополнительный канал для связи через OPC UA. Децентрализованные сервоприводы Lexium 62 ILD, имеющие класс защиты IP65 для модульной конструкции станка, являются новинкой в области сервоприводов. Кроме того, программное обеспечение автоматизации Somachine было дополнено новыми интеллектуальными инженерными функциями.
Связь между контроллерами и OPC UA через Sercos
С помощью связи между контроллерами (C2C) главный контроллер может связываться с 20 подчиненными контроллерами в сети Sercos. На практике это должно обеспечить детерминированную связь в режиме реального времени на уровне полевой шины: при наличии 20 контроллеров в сети контроллеров Pacdrive производитель заявляет, что Pacdrive может контролировать до 2600 осей с полной синхронизацией.
C2C также предлагает дополнительный канал связи для стандартной связи не в реальном времени. Этот канал может использоваться для связи OPC UA по тому же кабелю Sercos. OPC UA предлагает обширные преимущества для автоматизации, такие как просмотр данных и зашифрованная связь. Сегодня OPC UA поддерживается многочисленными поставщиками средств автоматизации и ИТ-продуктов и, таким образом, становится важным стандартом вертикальной интеграции решений автоматизации. Сочетанием C2C и OPC UA на контроллерах Pacdrive, Schneider Electric хочет создать важную основу для интеграции решений M2M: горизонтальная и вертикальная интеграция через общий кабель.
Уменьшите пространство, необходимое в шкафу управления
Schneider Electric стремится укрепить лидерство на рынке своего решения Pacdrive с сервоприводами Lexium 62 ILD. Благодаря прочному корпусу блоки Lexium 62 ILD с тройным и одиночным приводом подходят для установки непосредственно на раму машины. Они совместимы с сетевым решением для интегрированных сервоприводов Lexium-62-ILM и предназначены для использования стандартных серводвигателей - еще один большой шаг к автоматизации без корпусов, а также к более умным и компактным упаковочным машинам:
- Технология Plug & Play с предустановленными гибридными кабелями
- до 90% меньше времени проводки
- до 70% меньше проводки
- до 90% меньше проводки и кабелей в шкафу управления
- автоматическая настройка сети
- Диагностические функции
Lexium 62 ILD полностью программно совместим с сервоприводами Lexium 52, а также со всеми приводами и встроенными приводами в многоосной сервосистеме Lexium 62. Вместе, по мнению Schneider Electric, они составляют основу одного из самых гибких решений сервоприводов, доступных в настоящее время на рынке.
Сомашина с новыми функциями
Моделирование, анализ семантического кода, автоматизированные тесты и поддержка subversion являются важными краеугольными камнями программного приложения в области разработки модульных машин. В настоящее время Pacdrive также реализует эти функции, известные по разработке программного обеспечения в области автоматизации. В последней версии Somachine V4.4 появилась еще одна новинка:
- Интегрированная проверка зависимостей позволяет анализировать зависимости модуля. В этом случае модуль рассматривается не просто как объект программирования, а как модуль машины. Например, если машина имеет подающий ремень, разработчик может легко и быстро идентифицировать все другие части машины, которые зависят от этого конвейерной ленты.
- Соглашения о коде могут быть определены таким образом, чтобы группы разработчиков программного обеспечения могли легче применять единый стиль программирования независимо от предпочтений отдельных разработчиков.
- Somachine теперь может генерировать различные параметры, которые описывают сложность кода. С помощью этих индикаторов недостатки в разработке приложений могут быть выявлены и устранены на ранней стадии.
- Интегрированный инструмент автоматизации тестирования Etest также был усовершенствован. Etest теперь поддерживает параметризованные тесты, а также дополнительные функции для определения процедуры тестирования.
Полностью интегрированные роботы Scara
Также есть новые разработки в области робототехники от Pacdrive: благодаря роботам Delta 2 (Pacdrive T3 и T5) и Delta 3 (P2, P4 и P6) из нержавеющей стали, Schneider Electric теперь имеет обширную кинематику с различными рабочими местами и для разных весов продукта. Другие преимущества включают в себя:
- Пятая ось на центральной точке инструмента предлагает новую степень гибкости для кинематики Delta 3,
- более быстрый ввод в эксплуатацию с помощью Smart Template,
- Прямой контроль кинематики Scara от Stäubli с сервоприводами Lexium в архитектуре Pacdrive.
Pacdrive, Lexium и Somachine являются частью архитектуры автоматизации для машиностроения: машина Ecostruxure. Они предназначены для того, чтобы инженеры-механики могли использовать новейшие цифровые технологии и открытые стандарты для проектирования более безопасных, сетевых и более эффективных машин. (Ш)
