История произвела много важных личностей в области технологий, которые были вдохновлены примером природы в реализации изобретений. Даже в наши дни весьма распространено позволить широко упоминаемой точке зрения выходить за рамки и иногда принимать во внимание принципы действия природных систем.
Благодаря исследованиям, проведенным в Институте Альфреда Вегенера в форме процесса создания продукта Elise (PEP), была разработана методология, с помощью которой может происходить систематическая передача естественных легких принципов в технические системы. Как часть руководства VDI, этот PEP приводится в качестве примера из облегченного структурного проекта для того, как бионическая работа может систематически найти свой путь в техническом контексте (рекомендация VDI 6224, лист 3).
Если вы посмотрите на компоненты, разработанные с помощью Elise-PEP, вы заметите их сложность, которая ограничивает возможности соответствующих технологий производства. Это единственный способ использовать потенциал для похудения. Это означает дополнительную работу для проектных работ. Этот недостаток должен быть компенсирован достигнутой экономией веса.
Реализация био-вдохновленных структур
Другой подход, однако, состоит в том, чтобы проверить тип конструкции, когда речь идет о концептуальной реализации сложных, био-вдохновленных структур. Классический подход к моделированию САПР здесь быстро достигает своего предела. В качестве части Elise-PEP в качестве альтернативы представлены бионические ребра жесткости поверхности и объема, которые можно создавать параметрически и гибко с помощью алгоритмов построения. Они были разработаны в среде параметрического программирования Grasshopper для программного обеспечения CAD Rhinoceros в Институте Альфреда Вегенера. Идея, лежащая в основе этого, заключается в том, что основное внимание уделяется не самой конструкции, а математическому описанию граничных условий конструкции.

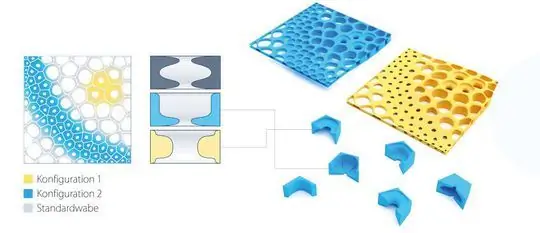

Чтобы отобразить это, был использован широко известный алгоритм генерации паттернов: тесселяция Вороного. Это основано на распределении точек, которое генерируется на целевой поверхности. Точки затем используются для выравнивания ячеек. Алгоритм Вороного работает чрезвычайно стабильно и способен генерировать правильное деление на отдельные ячейки для любой целевой области. Если распределение точек генератора контролируется умело, прямоугольные и центральные узоры также могут быть созданы в дополнение к общеизвестному образцу Вороного. Сгенерированный шаблон может быть использован в качестве основы для детального построения объема каждой ячейки Вороного. Модель САПР доступна в конце процесса автоматизированного проектирования. Это параметрический характер, поэтому он может принимать различные формы.
Вы также можете быть заинтересованы в:
Встреча пользователей облегченной конструкции 2017
Функциональный дизайн для аддитивного производства
Содержание статьи:

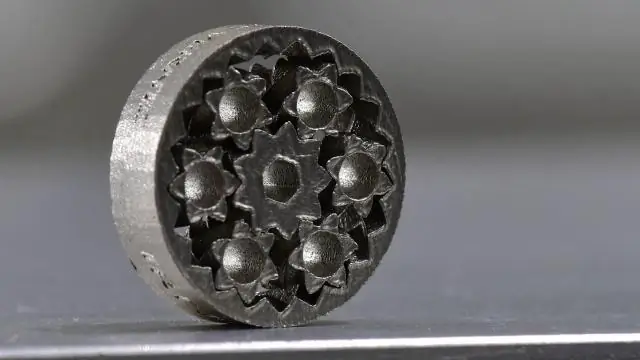

- Страница 1: Аддитивное производство бионических ребер жесткости
- Страница 2: Автоматизированное сотовое производство
Следующая страница
